Сигма-ИС БЗЛ-06

Описание Сигма-ИС БЗЛ-06

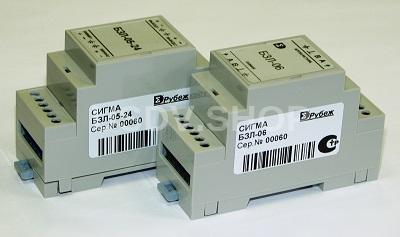

Сигма-ИС БЗЛ-06 - блок защиты линий связи, предназначен для защиты оборудования, подключенного к шлейфам сигнализации (извещатели охранные и пожарные, сетевые контроллеры шлейфов сигнализации СКШС), линиям связи и линиям вторичного питания систем сигнализации, от наведенных импульсных перенапряжений (грозовых, электростатических разрядов и т.п.).

Блок используется для защиты оборудования, подключенного к линии связи интерфейса «RS-485» (сетевые контроллеры шлейфов сигнализации СКШС и т.п.). БЗЛ-06 содержит – один канал защиты линии связи «RS-485».

Технические характеристики Сигма-ИС БЗЛ-06

• Номинальное рабочее напряжение линии питания, В - 12 (БЗЛ-01-12, БЗВП-01-12), 24 (БЗЛ-01-24,БЗВП-01-24)
• Максимальное напряжение линии питания В, не более - 18 (БЗЛ-01-12), 30 (БЗЛ-01-24)
• Максимальный ток линии питания, А, не более - 1,3 (БЗВП-01), 0,1 (БЗЛ-05)
• Вносимое сопротивление на цепь линии питания ,Ом, не более - 0,1 (БЗВП-01), 8 (БЗЛ-05), 10 (БЗЛ-06)
• Максимальное напряжение линии видеосигнала В, не более - 6,5 (БЗВП-01)
• Максимальный ток линии видео, мА, не более - 100 (БЗВП-01)
• Максимальный разрядный ток «линия связи (А, В)- защитная земля» (импульс 8/20 мкс), кА, не более - 10
• Диапазон рабочих температур, °С: - -50…+50
• Габаритные размеры, мм, не более - 37x96x60
• Масса, кг, не более - 0,07
