Описание Эридан ЭКРАН-СУ-ККВ-К1-24VDC (указатель)
Эридан ЭКРАН-СУ-ККВ-К1-24VDC (указатель)
Особенновти модели:
- Эвакуационный светоуказатель с постоянным свечением табло
- Без дополнительной секции
- Напряжение питания, В: 24
- Взрывозащищённый 1Exmb[ib]IICT4GbХ
- С постоянно присоединенной внешней взрывозащищенной клеммной коробкой

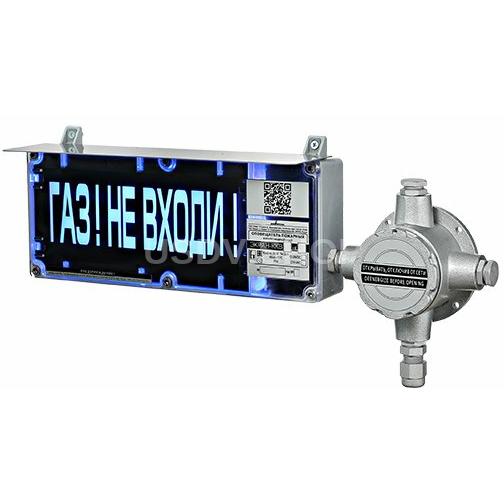

Взрывозащищенный оповещатель ЭКРАН-ККВ c коммутационной коробкой
Модификации:
- «ЭКРАН-С3-ККВ» - светозвуковой оповещатель с мигающим режимом работы или с постоянным свечением табло со звуковым давлением не менее 100 дБ/м
- «ЭКРАН-С-ККВ» - световой оповещатель с мигающим режимом работы или с постоянным свечением табло
- «ЭКРАН-СУ-ККВ» - световой эвакуационный указатель с постоянным свечением табло
Дополнительные секции оповещателя табло "ЭКРАН-ККВ":
- световой оповещатель «ЭКРАН-С-ККВ», эвакуационный светоуказатель «ЭКРАН-СУ-ККВ» и светозвуковой оповещатель «ЭКРАН-С3-ККВ» с обозначение К1 - поставляются без дополнительной секции
- выпускаются оповещатели «ЭКРАН-С-ККВ», «ЭКРАН-СУ-ККВ» и «ЭКРАН-С3-ККВ» с дополнительной свето-информационной секцией (обозначение К2) с надписью «АВТОМАТИКА ОТКЛЮЧЕНА» (по умолчанию) или другой по заявке
- Оповещатели «ЭКРАН-С-ККВ», «ЭКРАН-СУ-ККВ» могут выпускаться с дополнительной звуковой (обозначение К3) и светозвуковой (обозначение К4) секцией с надписью «АВТОМАТИКА ОТКЛЮЧЕНА»(по умолчанию) или другой по заявке
Отличительные особенности оповещателя табло "ЭКРАН-ККВ":
- низкое токопотребление - от 70 мА (при режиме "пониженного потребления")
- напряжение питания 12-24 В или 100-240 В
- эксплуатация в жестких климатических условиях - вид климатического исполнения У-1 от -60...+75 °C
- контроль цепи питания на обрыв и короткое замыкание (только при питании 12-24 В)
- высококонтрастные надписи табло «ЭКРАН-С-ККВ», «ЭКРАН-СУ-ККВ» и «ЭКРАН-С3-ККВ»
- подключение в адресные системы пожарной сигнализации (при подключении к адресным меткам или расширителям)
- при подключении оповещателей «ЭКРАН-ККВ» не требуется искробезопасных шлейфов
- для ЭКРАН-С3-ККВ возможно изменение характера звучания — 2 режима
Конструкция:
- размеры информационного поля основной секции 250х100 мм
- выпускается в корпусе из поликарбоната
- предусмотрена установка козырька (опция)
- в конструкцию входит коммутационная коробка
- предусмотрена замена надписи без демонтажа оповещателя
- возможность настройки режимов звука и света непосредственно на объекте
Подключение оповещателей ЭКРАН-С/СЗ/СУ и ЭКРАН-С/СЗ/СУ-ККВ:
Ключевые характеристики:
- звуковое давление, не менее 100 дБ (на расстояние 1 метра)
- взрывонипроницаемая оболочка, маркировка: 1Ex db mb [ib] IIC T4 Gb Х / Ex tb mb [ib] IIIC T130°C Db X
- высокая пылевлагонепроницаемость IP66
- виброустойчивость (заливка компаундом)
- Предусмотрена возможность световой или звуковой дополнительной секции
 |
Оповещатель пожарный взрывозащищенный ЭКРАН-ККВ внесен в номенклатурный Справочник МТР ПАО "Газпром". Коды МТР Газпром для продукции АО Эридан |
Комплектация оповещателей и указателей "ЭКРАН-ККВ" дополнительной секцией:
| № комплекта |
состав комплекта |
обозначение комплекта |
| К1 |
Оповещатель без доп. секции |
ЭКРАН-С/СЗ/СУ-ККВ |
| К2 |
Оповещатель с доп. световой секцией |
ЭКРАН-С/СЗ/СУ-ККВ |
| К3 |
Оповещатель с доп. звуковой секцией |
ЭКРАН-С/СУ-ККВ |
| К4 |
Оповещатель с доп. светозвуковой секцией |
ЭКРАН-С/СУ-ККВ |
Наличие козырька:
Оповещатель и указатель ЭКРАН-ККВ в стандартной комплектации поставляются без козырька, по запросу комплектуется козырьком. При необходимости, в заявке укажите: "с козырьком".
Оборудование поставляется с тремя кабельными вводами на выбор:
| Внешний вид |
Обозначение |
Расшифровка |
 |
ШТ1/2"/ ШТ1/2"-Н |
Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
 |
ШТ3/4"/ ШТ3/4"-Н |
Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
 |
ШТ1"/ ШТ1"-Н |
Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
 |
ШТ20/ ШТ20-Н |
Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
 |
ШТ25/ ШТ25-Н |
Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
 |
КВБ12/ КВБ12-Н |
Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
 |
КВБ17/ КВБ17-Н |
Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
 |
КВБУ14/ КВБУ14-Н |
Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
 |
КВБУ18/ КВБУ18-Н |
Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
 |
КВБУ22/ КВБУ22-Н |
Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
 |
КВБМ20/ КВБМ20-Н |
Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-18 мм., с любым типом брони в металлорукаве с условным проходом D=20 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
 |
КВБМ25/ КВБМ25-Н |
Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10- 22 мм., с любым типом брони в металлорукаве с условным проходом D=25 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
 |
КВМ15/ КВМ15-Н |
Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
 |
КВМ20/ КВМ20-Н |
Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
|
КВМ25/ КВМ25-Н |
Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
 |
КВО10/ КВО10-Н |
Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
 |
КВО14/ КВО14-Н |
Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
 |
ЗГ/ ЗГ-Н |
Оконечная заглушка из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
Технические характеристики Эридан ЭКРАН-СУ-ККВ-К1-24VDC (указатель)
| маркировка взрывозащиты для взрывоопасных газовых сред |
1Ex db mb [ib] IIC T4 Gb Х |
| маркировка взрывозащиты для взрывоопасных пылевых сред |
Ex tb mb [ib] IIIC T130°C Db X |
| cтепень защиты оболочки |
IP66 |
| условия эксплуатации, °С |
от -60...+75 °C |
| тип звукового сигнала |
сирена |
| уровень звукового давления развиваемый на расстоянии (1,00±0,05) м, не менее, дБ |
100 |
| напряжение питания, В |
12-28 / 100-245 |
| габаритные размеры корпуса оповещателя (без козырька и кабельных вводов), не более, мм |
520х200х70 |
| масса, не более, кг |
3,5 |
| срок службы, не менее, лет |
10 |
| гарантийный срок, лет |
5 |
Максимальный потребляемый оповещателем ЭКРАН ток, мА* (потребление основной секции):
| Напряжение питания, В |
Режим свечения |
ЭКРАН-ККВ-С/СУ |
ЭКРАН-ККВ-СЗ |
| Желтого и красного свечения |
Белого свечения |
Желтого и красного свечения |
Белого свечения |
| 12 |
Ярко |
180 |
150 |
190 |
170 |
| ПП |
110 |
95 |
120 |
110 |
| 24 |
Ярко |
110 |
100 |
110 |
100 |
| ПП |
75 |
70 |
80 |
75 |
| 230 |
Ярко |
20 |
20 |
20 |
20 |
| ПП |
15 |
15 |
15 |
15 |
Максимальный потребляемый оповещателем ЭКРАН ток, мА* (потребление дополнительной секции):
| Напряжение питания, В |
Доп. секция К2 (световая) |
Доп. секция К3 (звуковая) |
Доп. секция К4 (светозвуковая) |
| 12 |
40 |
45 |
55 |
| 24 |
45 |
50 |
55 |
| 230 |
5 |
5 |
5 |
*Указанный ток потребления включает в себя потребление цепи контроля 7,5 / 15 мА при 12 / 24 В.
