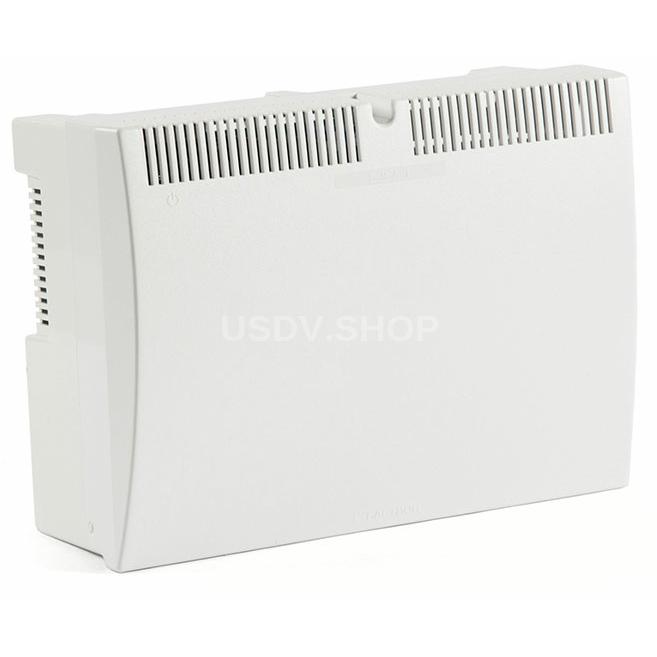

Бастион СКАТ-1200И7 - блок питания качественный широтно-импульсный стабилизатор выходного напряжения. Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы. Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик.

Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД. Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30-50 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя. Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность.

Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи. Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности.

СКАТ-1200И7 обеспечивает:

• питание нагрузки стабилизированным напряжением согласно п.1 таблицы при наличии напряжения в электрической сети, режим «Основной»
• автоматический переход на резервное питание от АКБ при отключении электрической сети, режим «Резерв»
• резервное питание нагрузки постоянным напряжением согласно п.1 таблицы
• контроль наличия АКБ
• оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной» согласно п.3 таблицы
• защиту АКБ от глубокого разряда
• защиту от переполюсовки клемм АКБ посредством предохранителя
• электронную защиту от короткого замыкания клемм АКБ
• защиту от короткого замыкания на выходе с отключением выходного напряжения
• автоматическое восстановление выходного напряжения после устранения причины замыкания
• защиту нагрузки от аварии источника
• выдачу информационных диагностических сообщений с помощью световых индикаторов
• выдачу информационных сообщений “Переход на резерв”, “Наличие АКБ”, “Наличие выходного напряжения” посредством выходов “открытый коллектор” и “Уровень напряжения АКБ” (аналоговый выход)
• автоматическое восстановление работоспособности источника при кратковременном замыкании контактов «холодный пуск» и подключении исправной и заряженной АКБ в режиме «Резерв»
• повышенную надежность за счет использования двух независимых АКБ – основной (АКБ1) и дополнительной (АКБ2)
• световую индикацию наличия напряжения электрической сети
• световую индикацию наличия выходного напряжения
• световую индикацию наличия АКБ.

Технические характеристики СКАТ СКАТ-1200И7 (60)

• Постоянное выходное напряжение, В В режиме «основной» 12,9 – 14,0; В режиме «резерв» 9,5 – 13,4
• Номинальный ток нагрузки, А 0 – 4,0
• Ток заряда АКБ, стабилизированный (средний), А АКБ 1 0,45 – 0,65 АКБ 2
• Максимальный ток нагрузки в режиме «основной» кратковременно (5 сек.), А не более 5
• ВНИМАНИЕ! Длительное потребление тока более 5 А недопустимо
• Максимальный ток нагрузки в режиме «резерв», А не более 5
• Напряжение питающей сети 220В, частотой 50 ± 1Гц, с пределами изменения от 150 до 250 В
• Величина напряжения на аккумуляторе, при которой индикатор «АКБ» гаснет, В 11,0 – 11,4
• Величина напряжения на АКБ, при которой происходит автоматическое отключение нагрузки, В 10,5 – 11,0
• ВНИМАНИЕ! Устройство защиты АКБ от глубокого разряда ограничивает степень разряда АКБ. ИСТОЧНИК ОТКЛЮЧИТ НАГРУЗКУ АВТОМАТИЧЕСКИ
• Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более 30
• Количество АКБ, шт 2
• Рекомендуемая емкость АКБ, Ач 12
• Тип аккумулятора соответствующий стандарту CEI IEC 1056-1 (МЭК 1056-1), номинальным напряжением 12В
• Максимальная мощность, потребляемая от сети переменного тока, В.А, не более 120
• Габаритные размеры ШхВхГ, мм, не более 333х240х134
• Масса (без АКБ), кг, не более 1 (1,3)
• Ток контактов “открытый коллектор”, не более, мА 60
• Напряжение на контактах “открытый коллектор”, не более, В 30
• Рабочие условия эксплуатации: Температура окружающей среды от –10 до +40 °С, относительная влажность воздуха не более 90% при температуре +24 °С, отсутствие в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т.п.)
