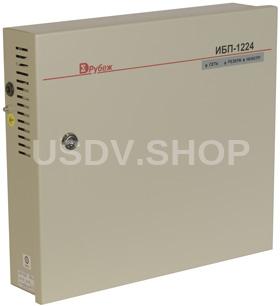

Сигма-ИС ИБП-1224 исп.1

Код: 1232314
Розн. цена: 30 000 руб
Ваша цена: 29 100 руб
Официальная
гарантия
Бесплатная доставка
от 1000 руб.
Товар
сертифицирован
Описание

Описание Сигма-ИС ИБП-1224 исп.1

Сигма-ИС ИБП-1224 исп.1 предназначен для электропитания напряжением постоянного тока устройств системы охранно-пожарной сигнализации, аппаратуры управления установок пожаротушения и инженерного оборудования в составе приборов приемно-контрольного и управления ППКОПУ «Р-08», ППКОП «Р-060», ППКОП «Р-07-3».

Особенности Сигма-ИС ИБП-1224 исп.1

  • Источник имеет три выхода для подключения нагрузки, включая:
    • выход 1 (26 В, 2 А);
    • выход 1 (26 В, 2 А, максимальный ток в течение 10 с, не более 4 А);
    • выход 1 (13 В, 2 А, максимальный ток в течение 10 с, не более 4 А).
    • возможность работы от аккумуляторной батареи (БА).
  • Предусмотрена установка дополнительной платы сетевого контроллера управления пожаротушением СКУП-01, предназначенного для контроля и формирования пусковых импульсов аппаратуры пожаротушения и инженерного оборудования.
  • Источник обеспечивает:
    • автоматический переход на резервное питание при отключении сети переменного тока;
    • контроль напряжения сети переменного тока;
    • контроль состояния аккумуляторной батареи (БА);
    • заряд аккумуляторной батареи при наличии сети переменного тока;
    • предохранение аккумуляторной батареи от глубокого разряда;
    • защиту выхода от короткого замыкания и перегрузки;
    • защиту выхода от перенапряжения;
    • формирование сигналов встроенного контроля и диагностики;
    • формирование сигнала несанкционированного вскрытия;
    • передачу состояния на блок центральный процессорный(БЦП) по линии связи типа «токовая петля»;
    • передачу информации о токе потребления нагрузки в БЦП по линии связи RS 485.
  • Источник предназначен для эксплуатации в закрытых помещениях.
  • Условия эксплуатации:
    • температура окружающей среды от –10 до +40 °С;
    • предельное значение относительной влажности воздуха не более 90% (при +25 °С);
    • отсутствие в воздухе паров агрессивных сред (кислот, щелочей и прочих).

Технические характеристики Сигма-ИС ИБП-1224 исп.1

  • Напряжение первичной сети переменного тока частотой (50±1) Гц, В 187 … 242
  • Количество выходов 3
  • Мощность, потребляемая от сети переменного тока при номинальном токе всех выходов, Вт, не более 100
  • Суммарный ток всех выходов, А, не более 3
  • Выходное напряжение постоянного тока 1-го выхода, В:
    • при наличии напряжения сети переменного тока 26,0±5%
    • при пропадании напряжения сети переменного тока 21,0 …27
  • Номинальный ток 1-го выхода, А, не более 2
  • Выходное напряжение постоянного тока 2-го выхода, В:
  • при наличии напряжения сети переменного тока 26,0±5%
  • при пропадании напряжения сети переменного тока 21,0 …27
  • Номинальный ток 2-го выхода, А, не более 2
  • Максимальный ток 2-го выхода (в течении не более10 с), А 4
  • Выходное напряжение постоянного тока 3-го выхода, В:
    • при наличии напряжения сети переменного тока 13,0±5%
    • при пропадании напряжения сети переменного тока 13,0±5%
  • Номинальный ток 3-го выхода, А, не более 2
  • Максимальный ток 3-го выхода (в течение не более 10 с), А 3
  • Максимальный ток заряда аккумуляторов, А 1,5
  • Амплитуда пульсаций, мВ, не более 200
  • Напряжение автоматического отключения аккумулятора от нагрузки при разряде, В 19,0…20,0
  • Максимальная емкость аккумуляторов, А/ч 17
  • Номинальное напряжение аккумуляторной батареи, В 24 (2х12)
  • Интерфейс связи с БЦП RS-485
  • Максимальная протяженность линии связи БЦП с СУ (без ретрансляторов), м 1200
  • Линия связи Симметричная экранированная витая пара
  • Скорость обмена с СУ, бод 9600, 19200
  • Характеристика выхода сигнала «Исправность» Гальванически-развязанный
  • Максимальное напряжение выхода сигнала «Исправность»(при состоянии «закрыт») 30
  • Ток утечки выхода сигнала «Исправность» (при состоянии «закрыт»), мкА, не более 1
  • Максимальное падение напряжения на выходе сигнала «Исправность» (при состоянии «открыт»), В 1,2
  • Максимальный ток выхода сигнала «Исправность» (при состоянии «открыт»), мА, не более 20
  • Размеры зоны расположения аккумуляторов, мм, не менее 365х175х80
  • Габаритные размеры, мм, не более 385х340х90
  • Масса(без БА), кг, не более 6,5
