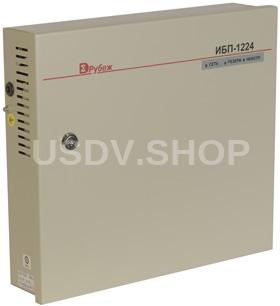

Сигма-ИС ИБП-1224 исп.2

Описание Сигма-ИС ИБП-1224 исп.2

Сигма-ИС ИБП-1224 исп.2 - предназначен для электропитания напряжением постоянного тока устройств системы охранно-пожарной сигнализации, аппаратуры управления установок пожаротушения и инженерного оборудования в составе приборов приемно-контрольного и управления ППКОПУ «Р-08», ППКОП «Р-060», ППКОП «Р-07-3». ИБП-1224 исп.2 в отличие от ИБП-1224 исп.1 имеет увеличенный объем аккумуляторного отсека (четыре АКБ 12 В, 18 Ач), что значительно увеличивает время работы от резерва при отключении сети переменного тока.

ИБП имеет три выхода для подключения нагрузки: Выход 1: (26 В, 2 А) - исп.1; (26 В, 4 А) - исп.2. Выход 2: (26 В, 2 А) - исп.1; (26 В, 3 А) - исп.2. Выход 3: (13 В, 2 А) - исп.1; (13 В, 3 А) - исп.2.

Источник обеспечивает:

• автоматический переход на резервное питание при отключении сети переменного тока;
• контроль напряжения сети переменного тока;
• контроль состояния аккумуляторной батареи (БА);
• заряд аккумуляторной батареи при наличии сети переменного тока;
• предохранение аккумуляторной батареи от глубокого разряда;
• защиту выхода от короткого замыкания и перегрузки;
• защиту выхода от перенапряжения;
• формирование сигналов встроенного контроля и диагностики;
• формирование сигнала несанкционированного вскрытия ИБП;
• передачу состояния ИБП на блок центральный процессорный (БЦП) по линии связи типа «токовая петля»;
• передачу информации о токе потребления нагрузки в БЦП по линии связи RS485.
• Источник предназначен для эксплуатации в закрытых помещениях.

Условия эксплуатации: температура окружающей среды от –10 до +40 °С; предельное значение относительной влажности воздуха не более 90% (при +25 °С).

Технические характеристики Сигма-ИС ИБП-1224 исп.2

• Напряжение первичной сети переменного тока частотой (50±1) Гц, В 187 … 242
• Количество выходов 3
• Мощность, потребляемая от сети переменного тока при номинальном токе всех выходов, Вт, не более 250
• Суммарный ток всех выходов, А, не более 10
• Выходное напряжение постоянного тока 1-го выхода, В: - при наличии напряжения сети переменного тока 26,0±5% - при пропадании напря-жения сети переменного тока 21,0 …27
• Номинальный ток 1-го выхода, А, не более 4
• Выходное напряжение постоянного тока 2-го выхода, В: - при наличии напряжения сети переменного тока 26,0±5% - при пропадании напряжения сети переменного тока 21,0 …27
• Номинальный ток 2-го выхода, А, не более 3
• Максимальный ток 2-го выхода (в течении не более10 с), А 4
• Выходное напряжение постоянного тока 3-го выхода, В: - при наличии напряжения сети переменного тока 13,0±5% - при пропадании напряжения сети переменного тока 13,0±5%
• Номинальный ток 3-го выхода, А, не более 3
• Максимальный ток 3-го выхода (в течение не более 10 с), А 3
• Максимальный ток заряда аккумуляторов, А 1,5
• Амплитуда пульсаций, мВ, не более 200
• Напряжение автоматического отключения аккумулятора от нагрузки при разряде, В 19,0…20,0
• Максимальная емкость аккумуляторов, А/ч 17
• Номинальное напряжение аккумуляторной батареи, В 4х12
• Интерфейс связи с БЦП RS-485
• Максимальная протяженность линии связи БЦП с СУ (без ретрансляторов), м 1200
• Линия связи Симметричная экранированная витая пара
• Скорость обмена с СУ, бод 9600, 19200
• Характеристика выхода сигнала «Исправность» Гальванически-развязанный
• Максимальное напряжение выхода сигнала «Исправность»(при состоянии «закрыт») 30
• Ток утечки выхода сигнала «Исправность» (при состоянии «закрыт»), мкА, не более 1
• Максимальное падение напряжения на выходе сигнала «Исправность» (при состоянии «открыт»), В 1,2
• Максимальный ток выхода сигнала «Исправность» (при состоянии «открыт»), мА, не более 20
• Размеры зоны расположения аккумуляторов, мм, не менее 405х160х180
• Габаритные размеры, мм, не более 430х175х355
• Масса(без БА), кг, не более 10
