Тахион УЗП2-220/N-PE/20С

Описание Тахион УЗП2-220/N-PE/20С

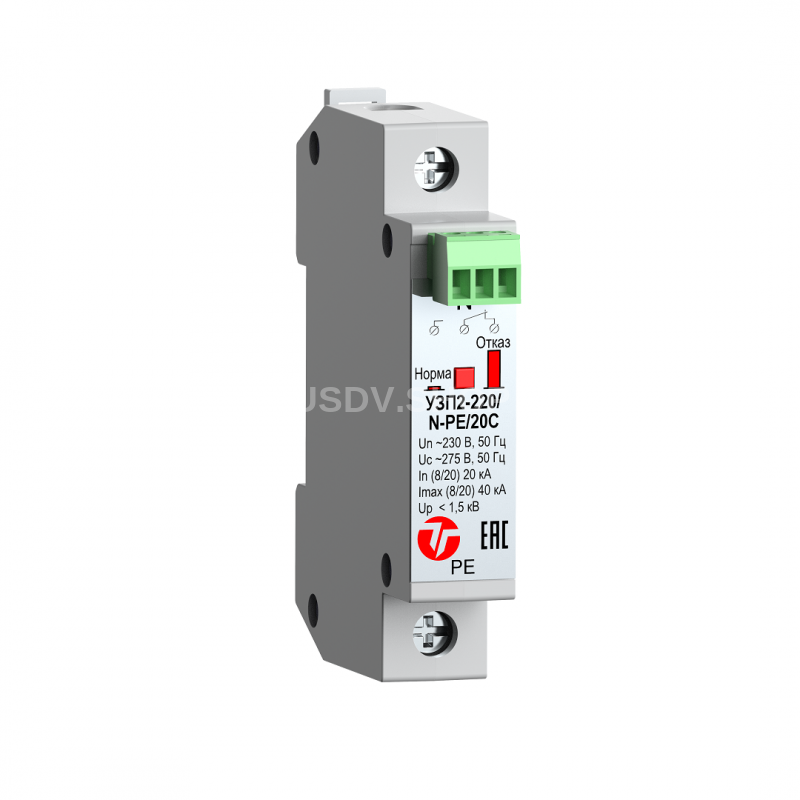

Устройство защиты электрооборудования распределительных сетей 220 (230) В AC от импульсных перенапряжений УЗП2-220/N-PE/20С предназначено  для защиты по линии нейтрали- N оборудования, подключённого к линиям электропитания переменного тока 220 (230) В, от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий (грозовыми, электростатическими разрядами и т.д.).

УЗП2-220/N-PE/20С – однополюсное устройство защиты ограничительного типа класса испытаний II, по техническим и эксплуатационным характеристикам удовлетворяющее требованиям ГОСТ IEC 61643-11, ГОСТ 30011.1, ГОСТ Р 50571-4-44, ГОСТ Р 50571.5.53.

УЗП2-220/N-PE/20С применяется в сетях с системой заземления TN-S (TN-C-S), ТТ и устанавливается в линии нейтрали- N в пределах 1 - 2 зон молниезащиты (в соответствии с МЭК 61312-1, МЭК 62305). Для сетей с системами заземления TN-C применяются УЗП2-220/L-PEN/20(С) и УЗП2-220К/3L-PEN/20(С).

УЗП2-220/N-PE/20С имеет механический индикатор и дистанционную сигнализацию состояния отказа, при срабатывании которых устройство необходимо заменить.

Степень защиты IP20 в соответствии с ГОСТ 14254. Конструктивно УЗП2-220/N-PE/20С выполнено в корпусе из трудногорючего пластика с креплением на 35мм DIN-рейку.

Выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.



ГАБАРИТНЫЕ РАЗМЕРЫ

КОМПЛЕКТ ПОСТАВКИ

1	УЗП2-220/N-PE/20С	1 шт.
2	Разъемный клеммник	1 шт.
3	Паспорт	1 шт.
4	Упаковочная тара	1 шт.

СХЕМЫ ПОДКЛЮЧЕНИЯ ДЛЯ ОДНОФАЗНОЙ И ТРЕХФАЗНОЙ СЕТИ

ВНИМАНИЕ:

При подключении УЗП2-220/N-PE/20С совместно с УЗП2-220/L-PE/20С необходимо убедиться, что в фазном проводе на распределительном щите имеется токовый предохранитель класса gG с номиналом не более 125А (F1). Если F1>125А, необходимо установить токовый предохранитель класса gG F2≤125А.

Дополнительные сведения по применению УЗИП можно получить по следующим ссылкам Значение тока предохранителей F1 и F2 в зависимости от сечения проводов S1 и S2:

F1, A gG	S1, мм2	S2, мм2	F2, A gG
25 35 40 50 63 80 100 125 >125	4 4 4 6 10 10 16 16 16	6 6 6 6 10 10 16 16 16	- - - - - - - - 125

При срабатывании сигнализации контакт НР – замыкается, а контакт НЗ – размыкается.

Технические характеристики Тахион УЗП2-220/N-PE/20С

Номинальное рабочее напряжение (Un)    ~230 В / 50 Гц Максимальное длительное рабочее напряжение (Uc)    ~275 В / 50 Гц Классификационное напряжение при 1мА, не более    ~473 В / 50 Гц Номинальный разрядный ток при tимп. 8/20мкс (In)    20 кА Максимальный разрядный ток при tимп. 8/20мкс (Imax)    40 кА Уровень напряжения защиты при In, (Up), не более    1,5 кB Время срабатывания, менее    25 нсек Сечение подключаемых проводов, мм2 – жесткий одножильный  2,5÷35 мм2 – гибкий многожильный    2,5÷16 мм2 Контакты дистанционной сигнализации: – максимальный коммутируемый ток  3 А – максимальное коммутируемое напряжение  250 В – сечение подключаемых проводов, не более    2,5 мм2 Диапазон рабочих температур    -55…+80 °С Габаритные размеры, (ДхВхШ)    92 х 74,5 х 17,8 мм Вес в упаковке    90 г
