Сигма-ИС БИС-М2 Рубикон

Описание Сигма-ИС БИС-М2 Рубикон

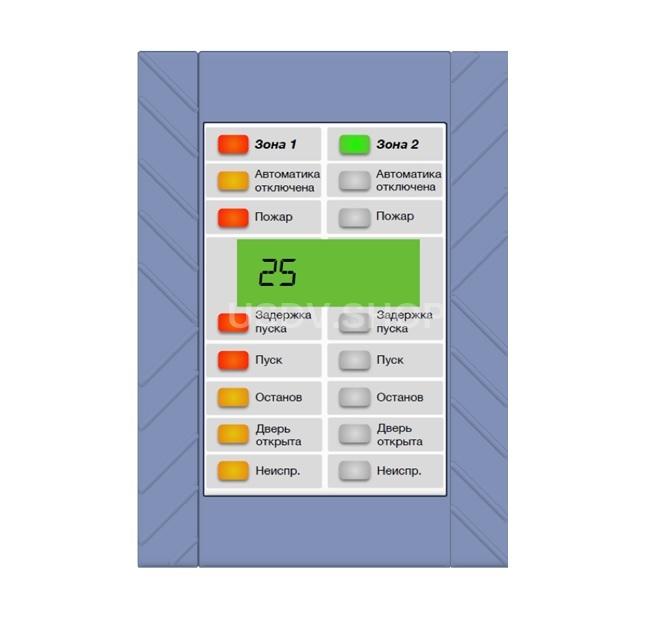

Диспетчерский пожарный пульт «БИC-М2 Рубикон» предназначен для светодиодной индикации работы автоматической системы пожаротушения (АСПТ) и для дистанционного управления автоматическими установками пожаротушения по двум направлениям. Пульт оснащен звуковой сигнализацией для оповещения о тревожных событиях, графическим дисплеем с отображением 6 цифр (по три на зону), а также 16 индикаторами-кнопками. К ППК подключается по RS-485.

Диспетчерский пожарный пульт «БИC-М2 Рубикон» в составе адресной системы безопасности (АСБ) «Рубикон» обеспечивает:

• индикацию состояния направлений пожаротушения (зон АСПТ),
• индикацию режима пуска по зонам АСПТ,
• индикацию блокировки управления,
• отмену пуска АСПТ по направлениям,
• возможность дистанционного запуска модуля пожаротушения по направлениям,
• формирование информационных сигналов на пульт централизованного наблюдения и сигналов управления инженерным оборудованием через два релейных выхода.

Возможные оповещения световых индикаторов:

• Норма
• Пожар 1
• Пожар 2
• Пуск
• Неисправность
• Автоматика отключена
• Остановка пуска
• Отмена пуска
• Блокировка
• Дверь открыта.

Пульт подключается к ППК по RS-485, по принципу индикации состояний аналогичен БИС-М. Включает считыватель Proximity-карт HID и EM-Marin для авторизации пользователя.

Конструктивно БИС-М2 и его элементы унифицированы с БИС-М, БИС-М1 и БИС-М3, что позволяет собирать из блоков единое устройство, выполняющее различные функции. Монтируется как внутри монтажных шкафов (совместно с другими устройствами АСБ «Рубикон»), так и на передней панели ППК-Р.

Корпус устройства обеспечивает степень защиты оболочки IP40. По требованиям электромагнитной совместимости соответствует нормам ГОСТ Р 53325-2012. Степень жесткости — не выше 2-й.

Устройство является восстанавливаемым и ремонтируемым, средний срок службы — не менее 10 лет.

Технические характеристики Сигма-ИС БИС-М2 Рубикон

Напряжение питания источника постоянного тока, В    10–28 Ток потребления, мА, не более: при напряжении питания 10 В 100 при напряжении питания 28 В  70 Количество индикаторов и кнопок    16 Максимальное количество блоков БИС-М2, подключаемых к одному управляющему контроллеру    25 Интерфейс связи с ППК    RS-485 Максимальная протяженность линии связи с ППК, м    1200 Тип применяемых Proximity-карт считывателя    HID и EM-Marin Степень защиты оболочки корпуса    IP40 Диапазон рабочих температур, °С    От −10 до +50 Рабочий диапазон значений относительной влажности воздуха (максимальное значение соответствует температуре +40 °С, без конденсации влаги)    0–93% Габаритные размеры, мм: блока БИС 110x174x26 блока БИС с двумя боковыми накладками 129x174x26 Масса, кг: блока БИС 0,1 блока БИС с двумя боковыми накладками 0,12
