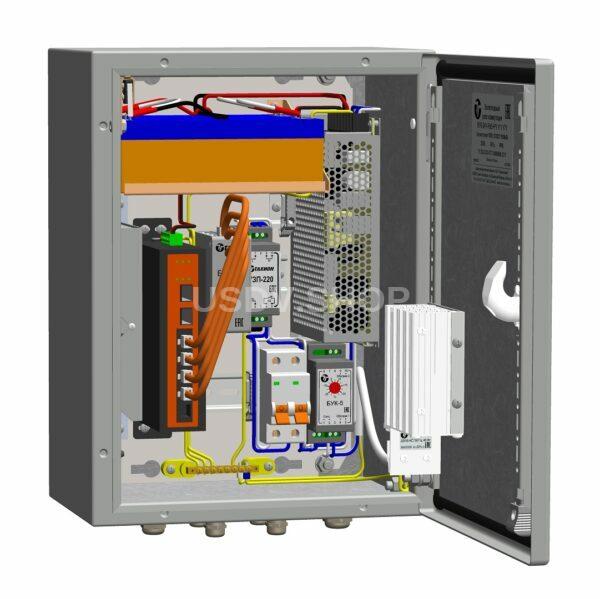

Всепогодный узел коммутации ВУК-24У-РоЕ+ Р1 У11 У71. Всепогодный узел коммутации ВУК-24У-РоЕ+ Р1 У11 У71 предназначен для обеспечения работы от 1-го до 4-х оконечных IP-устройств с питанием по технологии РоЕ (IEEE 802.3af/at/bt), организации группового канала передачи данных по волоконно-оптической сети, а также поддержания заданного температурного режима при эксплуатации задействованного оборудования. Изделие оборудовано

• блоком управления климатом (БУК-5), предназначенным для управление обогревом;
• обогревателем термошкафов ОТШ-40, оборудованным встроенным биметаллическим выключателем, ограничивающим температуру поверхности радиатора до +90°С;
• устройством защиты электропитания УЗП-220, предназначенным для защиты оборудования, подключённого к линиям электропитания переменного тока 230 В, от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий (грозовыми, электростатическими разрядами и т.д);
• блоком защиты БЗЛ-ЕП4, предназначенным для защиты от импульсных перенапряжений 4-х портов локальной сети Ethernet 10/100/1000 Base-TX, в том числе, использующих технологию PoE (IEEE 802.3af/at/bt);
• UPS преобразователем 230/45-59В, 155Вт;
• кронштейном для установки АКБ (до 2,2 А·ч);
• тамперным контактом для сигнализации о несанкционированном доступе.

Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017. По способу защиты человека от поражения электрическим током изделие соответствует классу I по ГОСТ 12.2.007.0-75. Климатическое исполнение изделия соответствует УХЛ1, 5 ГОСТ 15150-69. Степень защиты IP 66. Состав изделия:

1. Шкаф 300х300х210мм	1шт.
2. Монтажная панель	1шт.
3. Тамперный контакт (S2)	1шт.
4. Выключатель автоматический ВА47-29 2P 6A/4,5кА хар-ка С (S1)	1шт.
5. Блок управления климатом (БУК-5)	1шт.
6. Клеммы проходные (Х1) (S провода до 6 мм²)	2шт.
7. Обогреватель (ОТШ-40)	1шт.
8. Устройство защиты питания 230В (УЗП-220)	1 шт.
9. AC/DC преобразователь 230/55В, 150Вт	1шт.
10. Управляемый PoE коммутатор 4 порта Eth + 2 порта SFP	1шт.
11. Патч-корд UTP, кат.5е	4 шт.
12. Оптический кросс с адаптерами SC-SC (4 шт.)	1шт.
13. Шина заземления (Ш1)	1шт.
14. Блок защиты портов в сети ETHERNET c питанием РоЕ (БЗЛ-ЕП4)	1 шт.
15. Кабельный ввод PG9, Ø кабеля 8-4,5 мм	4шт.
16. Кабельный ввод PG11, Ø кабеля 10-6 мм	2шт.
17. Кабельный ввод PG13,5, Ø кабеля 12-7 мм	2шт.

Схема подключения:

Технические характеристики Тахион ВУК-24У-PoE+ Р1 У11 У71

• Питание изделия:
  • – напряжение питания: 230 В AC, 50 Гц
  • – максимальный ток нагрузки: 6 А
• Обогрев:
  • – напряжение питания: 230 В AC, 50 Гц
  • – потребляемая мощность: 40 Вт
• Диапазон рабочих температур: – 60°С÷+50°С
• Интерфейсы:
  • – порт 10/100/1000 Base-T RJ-45 PoE watchdog: 4 шт.
  • – порт 1000 Base-X SFP: 2 шт.
  • – консольный порт: 1 шт.
• PoE:
  • – по стандарту PoE IEEE 802.3af/at: 2 порта
  • – по стандарту PoE IEEE 802.3af/at/bt: 2 порта
  • – общий бюджет PoE*: 140 Вт
• Максимальная потребляемая мощность: 200 Вт
• Напряжение отсечки АКБ от нагрузки: 37÷41 В DC
• Ёмкость АКБ: до 2,2 А·ч
• Материалы и поверхности изделия::
  • – корпус (дверь): листовая сталь 1,25 (1,5) мм, грунтовка, порошковое покрытие
  • – панель монтажная: листовая сталь 2 мм, оцинкованная
• Габаритные размеры (без гермовводов) ШхВхГ: 300х300х210 мм
• Вес c упаковкой: 14 кг
