Описание Тахион ПИП-25/45 ВБ исп.88

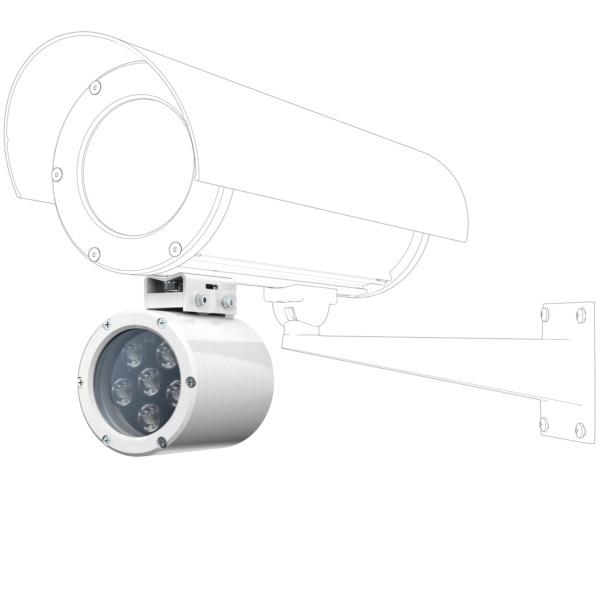

Прожектор инфракрасный периметровый взрывозащищенный ПИП-25/45 ВБ исп.88.

Прожекторы инфракрасные периметровые взрывозащищенные ПИП-25/45 ВБ изп.88 предназначены для освещения объектов в инфракрасном спектре в условиях недостаточной освещенности и в полной темноте в составе систем видеонаблюдения совместно с видеокамерами день/ночь во взрывоопасных зонах 1 и 2 (при классификации по зональному признаку) или взрывоопасных зонах классов В-1, В-1а, В-1г, где возможно образование взрывоопасных смесей категории IIА и IIВ групп Т1÷Т6 в соответствии с главой 7.3 «Правил устройства электроустановок» без какой-либо дополнительной защиты.

ПИП-25/45 ВБ изп.88 выполнены в термокожухе ТГБ-4М Ex IIC исп.88 из алюминиевого сплава с маркировкой взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X cо степенью защиты обеспечиваемой оболочкой – IP66/IP68 и по уровню защиты относится к взрывобезопасному электрооборудованию.

ПИП-25/45 ВБ изп.88 имеют функцию вкл. / выкл. по встроенному сенсору освещённости или извне по замыканию «сухого» контакта (контакт видеокамеры или контакт внешней цепи управления) на минус блока питания, функцию внешнего управления режимом день/ночь видеокамеры (при наличии данной опции у видеокамеры).

Прожекторы имеют встроенные системы защиты:

  1. Защита от переполюсовки, униполярное питание.
  2. Защита от перегрева. Отключает прожектор при превышении рабочей температуры изделия, либо аварийного перегрева. Включение происходит автоматически, при понижении температуры.



Прожекторы обеспечивают:



  • автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
  • защиту от холодного запуска.



Изделия выпускаются по техническим условиям ТУ 26.30.50-081-31006686-2019.

Прожекторы соответствуют:



  • техническим требованиям - ГОСТ Р 51558;
  • требованиям по безопасности – ГОСТ Р МЭК 60065;
  • требованиям по ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3;
  • степени защиты от поражения электрическим током – III классу ГОСТ 12.2.007.0.

Климатическое исполнение изделий соответствует УХЛ1, 5 ГОСТ 15150. Степень защиты IP66/IP68.

Состав, габаритные и установочные размеры. установка прожектора на кронштейн



1. Прожектор ПИП-50/20(-25/45; -20/60) ВБ в термокожухе ТГБ-4М Ex IIC исп.88 1 шт.
2. Кронштейн КТ-220 (поставляется по отдельной заявке) 1 шт.
3. Кабель питания/управления UTP кат.5Е 4х2х0,22 (L=0,45 м, другая длина под заказ, max 20м) 1 шт.
4 Шарнир 1 шт.
4.1 Гайка болта фиксации шарнира 1 шт.
4.2 Винты крепления шарнира 4 шт.
5. Основание прожектора 1 шт.
5.1 Винт крепления основания прожектора 2 шт.
6. Болт заземления 1 шт.
7. Держатель металлорукава (РЗ-ЦХ-12 или МРПИ-12 – Øвн./Øнар=12/15мм) 1 шт.
8. Винт М4х8 4 шт.
9. Шайба стопорная 4 4 шт.
10. Скоба (для крепления к видеокамере) 1 шт.
11. Болт М5х10 2 шт.
12. Шайба стопорная 5 2 шт.
13. Гайка М5 2 шт.
14. Планка (поставляется по отдельной заявке) 2 шт.
15. Винт М4х8 (поставляется по отдельной заявке) 4 шт.
16. Шайба стопорная 4 (поставляется по отдельной заявке) 4 шт.
17. Основание термокожуха (поставляется по отдельной заявке) 1 шт.
17.1 Винт крепления основания термокожухов 2 шт.



Установка прожектора на видеокамеру в термокожухах ТГБ-4Г ЕХ, ТГБ-4Р ЕХ, ТГБ-4Г ЕХ IIC И ТГБ-4Р ЕХ IIC

Установка прожектора на видеокамеры других типов

Установка прожектора на видеокамеры в термокожухах ТГБ-4M EX И ТГБ-4M EX IIC

Варианты подключения питания

Варианты управления

Схемы подключения прожектора

Варианты исполнения:







  • ПИП-50/20 ВБ исп.88
  • ПИП-25/45 ВБ исп.88
  • ПИП-20/60 ВБ исп.88
