Тахион ВУК-28-PoE+ У11 У81

Описание Тахион ВУК-28-PoE+ У11 У81

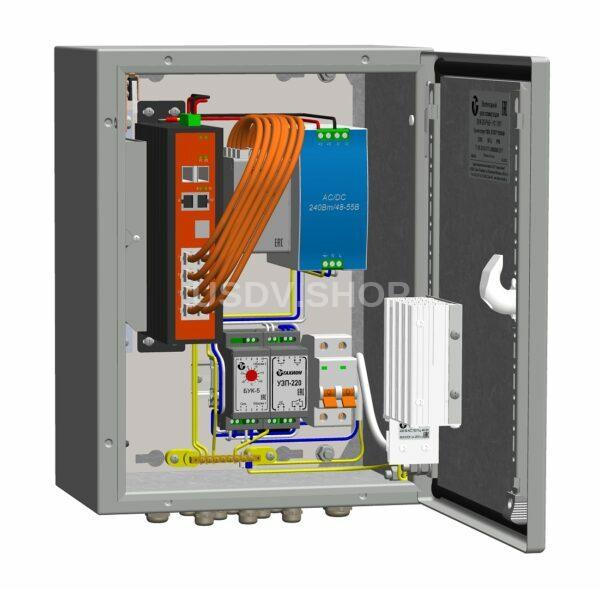

Всепогодный узел коммутации ВУК-28-РоЕ+ У11 У81  предназначен для обеспечения работы от 1-го до 8-и оконечных IP-устройств с питанием по технологии РоЕ (IEEE 802.3af/at/bt), организации группового канала передачи данных по волоконно-оптической сети, а также поддержания заданного температурного режима при эксплуатации задействованного оборудования. Изделие оборудовано

• блоком управления климатом (БУК-5), предназначенным для управление обогревом;
• обогревателем термошкафов ОТШ-40, оборудованным встроенным биметаллическим выключателем, ограничивающим температуру поверхности радиатора до +90°С;
• устройством защиты электропитания УЗП-220 предназначенным для защиты оборудования, подключённого к линиям электропитания переменного тока 220 В, от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий (грозовыми, электростатическими разрядами и т.д.);
• блоком защиты БЗЛ-ЕП4х2, предназначенным для защиты от импульсных перенапряжений 8-и портов локальной сети Ethernet 10/100/1000 Base-TX, в том числе, использующих технологию PoE (IEEE 802.3af/at/bt);
• AC/DC преобразователем 230/48-55В, 240Вт;
• тамперным контактом для сигнализации о несанкционированном доступе.

Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017. По способу защиты человека от поражения электрическим током изделие соответствует классу I по ГОСТ 12.2.007.0-75. Климатическое исполнение изделия соответствует УХЛ1, 5 ГОСТ 15150-69. Степень защиты IP 66. Состав изделия:

1. Шкаф 300х300х210мм	1шт.
2. Монтажная панель	1шт.
3. Тамперный контакт (S2)	1шт.
4. Выключатель автоматический ВА47-29 2P 6A/4,5кА хар-ка С (S1)	1шт.
5. Блок управления климатом (БУК-5)	1шт.
6. Обогреватель (ОТШ-40)	1шт.
7. Устройство защиты питания 230В (УЗП-220)	1 шт.
9. AC/DC преобразователь 230/55В, 150Вт	1шт.
10. Неуправляемый PoE коммутатор 8 портов Eth + 2 порта combo 1G/SFP	1шт.
11. Патч-корд UTP, кат.5е	8 шт.
12. Оптический кросс с адаптерами SC-SC (4 шт.)	1шт.
13. Шина заземления (Ш1)	1шт.
14. Блок защиты портов в сети ETHERNET c питанием РоЕ (БЗЛ-ЕП4х2)	1 шт.
15. Кабельный ввод PG9, Ø кабеля 8-4,5 мм	8шт.
16. Кабельный ввод PG11, Ø кабеля 10-6 мм	2шт.
17. Кабельный ввод PG13,5, Ø кабеля 12-7 мм	2шт.

Схема подключения:

Технические характеристики Тахион ВУК-28-PoE+ У11 У81

• Основные технические характеристики: Значение
• Питание изделия::
  • – напряжение питания: 230 В AC, 50 Гц
  • – максимальный ток нагрузки: 6 А
• Обогрев:
  • – напряжение питания: 230 В AC, 50 Гц
  • – потребляемая мощность: 40 Вт
• Диапазон рабочих температур: – 60 °С ÷ +50 °С
• Интерфейсы:
  • – порт 10/100/1000 Base-T RJ-45 PoE, watchdog: 8 шт.
  • – порт combo 1G/SFP: 2 шт.
• PoE:
  • – по стандарту PoE IEEE 802.3af/at: 6 портов
  • – по стандарту PoE IEEE 802.3af/at/bt: 2 порта
  • – общий бюджет PoE*: 230 Вт
• Максимальная потребляемая мощность: 290 Вт
• Материалы и поверхности изделия:
  • – корпус (дверь): листовая сталь 1,25 (1,5) мм, грунтовка, порошковое покрытие
  • – панель монтажная: листовая сталь 2 мм, оцинкованная
• Габаритные размеры (без гермовводов) ШхВхГ: 300х400х210 мм
• Вес c упаковкой: 15 кг
