Тахион ТГБ-7-PoE++

Код: 1205501
Розн. цена: 28 405 руб
Ваша цена: 26 985 руб
Официальная
гарантия
Бесплатная доставка
от 1000 руб.
Товар
сертифицирован
в 1 клик
Описание

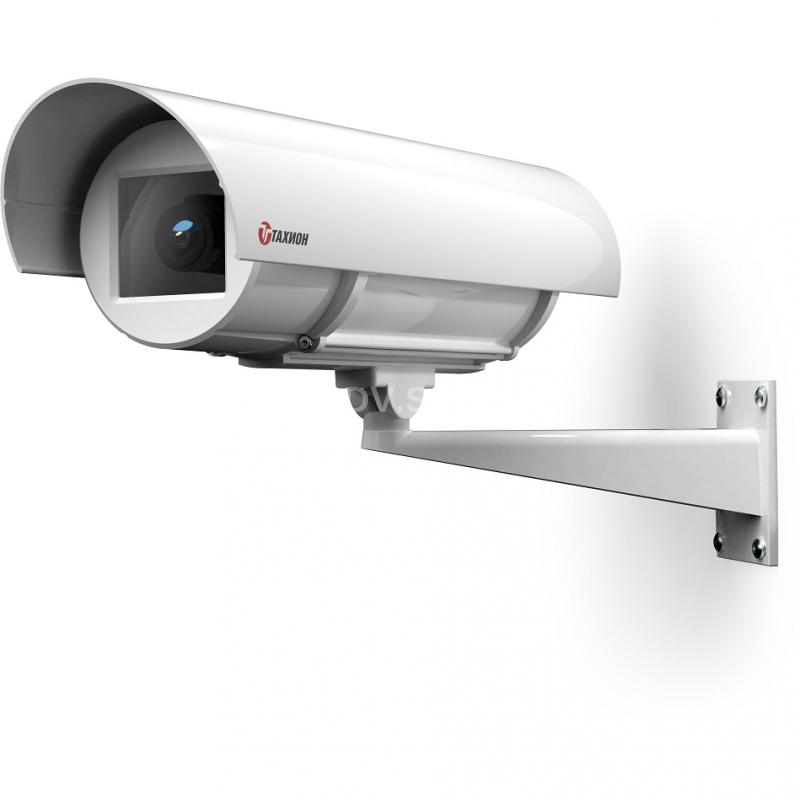

Описание Тахион ТГБ-7-PoE++

Термокожух ТГБ-7 PoE++ предназначен для установки сетевых (IP) и аналоговых видеокамер с объективами, ИК прожекторов и другого электронного оборудования и защиты его от воздействия окружающей среды (влаги, пыли и отрицательных температур).

Термокожух обеспечивает:

  • автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
  • стабилизацию температуры видеокамеры (встроенный вентилятор);
  • преобразование ряда входных напряжений в стандартный ряд напряжений питания видеокамер;
  • безаварийное включение электропитания видеокамеры при отрицательной температуре внутри термокожуха при перерывах в электропитании, исключая выход видеокамеры из строя при запуске;
  • питание дополнительных устройств (например, прожектора) напряжением 12 В DC мощностью не более 17 Вт.

Модуль для установки видеокамеры изолирован от корпуса термокожуха. Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

Термокожух соответствует:

  • техническим требованиям - ГОСТ Р 51558;
  • требованиям по безопасности – ГОСТ Р МЭК 60065;
  • требованиям по ЭМС – ГОСТ Р 50009, ГОСТ Р 51317.3.2, ГОСТ Р 51317.3.3;
  • степени защиты от поражения электрическим током – III классу ГОСТ 12.2.007.0;
  • климатическому исполнению – УХЛ1, 5 по ГОСТ 15150;
  • степени защиты – IP66/IP68 по ГОСТ 14254.

СОСТАВ. ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ:

1 Термокожух ТГБ-7 PoE++
2 Кабельные вводы PG16-RJ45, Ø кабеля 4–5* мм – 2 шт.
3 Модуль для видеокамеры
4 Клемма заземления
5 Шарнир
5.1 Гайка болта фиксации шарнира
6 Кронштейн
7 Солнцезащитный козырёк
8 Заглушка гермоввода – 1 шт.
9 Вентилятор системы стабилизации температуры в термокожухе.

* Кабельные вводы для кабелей другого диаметра устанавливаются по отдельной заявке.

СХЕМА ПОДКЛЮЧЕНИЯ:

ПРИМЕРЫ ПОДКЛЮЧЕНИЯ:



Технические характеристики Тахион ТГБ-7-PoE++

Характеристика Значение
Стандарт питания термокожуха / мощность источника питания, Вт IEEE 802.3at (PoE+) / 30 (см. таблицу ниже) IEEE 802.3bt, UPOE, PoE++, PoH / 60
Стандарты IP видеокамеры Ethernet 10/100BASE-TX и IEEE 802.3af, at
Максимальная длина кабеля UTP кат. 5е, м 100 (см. таблицу ниже)
Напряжение / ток внутреннего источника питания для доп. устройства, В DC / А – 12 / 1,4
Мощность потребления устанавливаемой IP видеокамеры, Вт 6,5 15
Температура вкл./откл. обогрева*, °С +20  / +25
Мощность обогрева, Вт до хол. запуска/после хол. запуска 22 / 15
Максимальная потребляемая мощность (включая IP видеокамеру), Вт, не более 25 51
Диапазон температуры окружаю-щей среды при эксплуатации, °С -60 … +50
Температура вкл./откл. холодного запуска, °С -10 / -15
Влажность воздуха при +25 °С, % до 100
Устойчивость к несанкционированным действиям (НСД) II (средняя) по ГОСТ Р 51558
Устойчивость к низким температурам III (высокая) по ГОСТ Р 51558
Устойчивость к внешним воздействиям III (высокая) по ГОСТ Р 51558
Степень защиты оболочки IP66/IP68 по ГОСТ 14254
Устойчивость к импульсным помехам по цепям Ethernet класс 2 по ГОСТ Р 51317.4.5
Материал корпуса сплав алюминиевый, покрытие – краска порошковая RAL9002**
Габаритные размеры см. рисунок
Масса с упаковкой, кг, не более 3,5
Режим работы круглосуточный

* Обогреватель 1,5 Вт у окна термокожуха работает постоянно. ** Другой цвет покрытия по отдельной заявке.

Температура окружающей среды, при которой гарантирован холодный запуск видеокамеры в зависимости от длины линии и напряжения на выходе источника питания

Длина линии / Напряжение 48 B 50 B 56 B
50 м -55°С -60°С -60°С
100 м -50°С -55°С -60°С
