AccordTec AT-K1000

Описание AccordTec AT-K1000

Автономный контроллер AccordTec AT-K1000 предназначен для управления электромагнитными и электромеханическими замками. Компактные габариты изделия позволяют использовать его как для внутренней установки, так и отдельно от замка. Функциональные особенности:

• Интерфейс iButton
• Типы ключей: мастер-ключ, блокирующий, ключ доступа
• Открывание замка от 0 до 255 секунд
• Защита от неправильного подключения
• Выбор типа замка
• Технические xaрактеристики:
• Максимальное количество ключей / карт: 1320
• Звуковая и световая индикация
• Выход подключения замка MOSFET-транзистор
• Максимальный ток коммутации 4А
• Напряжение питания 12V DC
• Габаритные размеры 45x25.5x16мм
• Масса платы 16г

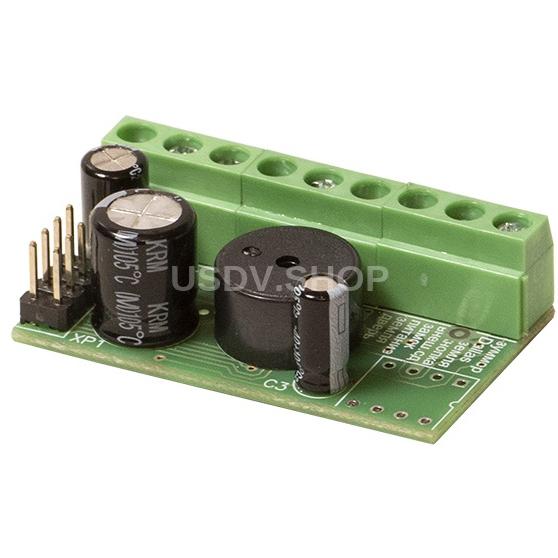

Внешний вид платы контроллера Назначение клемм контроллера Режимы работы контроллера Для доступа в помещение и управления контроллером могут использоваться электронные ключи типа iButton серий DS1990A, DS1992-DS1996, DS1982, DS1985, DS1986, DS1920 или Proximity- карты ( в этом случае считыватель Proximity должен обеспечивать на выходе протокол, соответствующий ключам типа iButton ). В энергонезависимой памяти контроллера могут храниться три типа электронных ключей: — Мастер-ключи ( предназначены для управления режимами работы контроллера); — Блокирующие ключи (предназначены для открывания замка в режиме доступа и блокировки, а также блокирования/разрешения действия ключей доступа); — Ключи доступа. Контроллер обеспечивает 9 режимов работы:

1. Режим записи мастер-ключей ( в этом режиме каждый считанный ключ записывается в память контроллера как мастер-ключ);
2. Режим записи обычных ключей (в этом режиме в память контроллера записываются ключи доступа и блокирующие ключи);
3. Режим стирания ключей (в этом режиме считанный ключ стирается из памяти контроллера);
4. Режим стирания памяти (стираются все ключи в памяти контроллера);
5. Режим установки времени открывания замка (в этом режиме устанавливается и записывается в память время открывания замка
6. Режим заполнения памяти (в этом режиме каждый считанный ключ открывает дверь и записывается в память контроллера как ключ доступа);
7. Режим доступа (в этом режиме замок открывается записанными в память ключами доступа, блокирующими ключами и кнопкой);
8. Режим блокировки (в этом режиме блокируется действие ключей доступа и замок открывается только блокирующими ключами и кнопкой);
9. Режим переключения (в этом режиме при каждом считывании ключа доступа меняется состояние электромагнитного замка).

Порядок использования перемычек В комплект поставки контроллера входит перемычка, которая используется для программирования контроллера. Положение №1 - выбор электромеханического замка (замок открывается при подаче напряжения между клеммами "замок" и "питание"). Если данная перемычка не установлена, то контроллер по умолчанию работает с электромагнитным замком. Положение №2 - стирание памяти контроллера. Для этого следует выключить питание, установить перемычку и включить питание. Положение №3 - переход в режим записи обычных ключей без использования мастер-ключа. Для этого следует выключить питание, установить перемычку и снова включить питание. Положение №4 - выбор электромагнитного замка (замок открывается при отключении напряжения между клеммами "замок" и "питание").Устанавливается изготовителем. Положение №5 - включение режима переключения. Для этого следует выключить питание, установить перемычку и снова включить питание. В другие положения перемычки не устанавливать! Подключение внешних устройств Комплектность

1. Контроллер - 1 шт.
2. перемычка - 1 шт.
3. руководство по эксплуатации - 1 шт.
4. упаковка - 1 шт.

Технические характеристики AccordTec AT-K1000

• Напряжение питания: 12V DC
• Proximity считыватель: iButton
• Максимальное количество ключей/карт: 1320
• Время открывания: от 0 до 255 секунд
• Макс. коммутируемый ток нагрузки (вых. реле): 4А
• Габариты, мм: 45x25.5x16
