Болид ШПС-24(исп.11 Красная дверь)

Описание Болид ШПС-24(исп.11 Красная дверь)

Шкаф с резервированным источником питания для монтажа средств пожарной автоматики ШПС-24 исп.10, ШПС-24 исп.11, ШПС-24 исп.12

ШПС предназначены для размещения в них приборов пожарной автоматики, приёмно-контрольных приборов охранно-пожарной сигнализации, обеспечения их напряжением питания 24 В, обеспечения связи приборов по интерфейсу RS-485 между собой и внешними контроллерами с учетом требований СП 484.1311500.2020. ШПС рассчитаны на совместное использование с ППКУП "Сириус", пультом контроля и управления охранно-пожарным "С2000М" и их исполнениями.

Основное отличие от предыдущих исполнений : данные исполнения ШПС имеют две изолированные линии интерфейса RS-485 для подключения внешних устройств с учетом требований СП 484.1311500.2020

ШПС представляет собой металлический шкаф, в который могут устанавливаться приборы ИСО "Орион": "Сигнал-10", "Сигнал-20П", "С2000-4", "С2000-КДЛ", "С2000-КПБ", "С2000-СП1", "С2000-ПИ", "С2000-КДЛ-2И", "Рупор исп.02", "С2000-PGE", "С2000-PGE исп.01", "С2000-Ethernet", "С2000-РПИ" и другие, имеющие возможность крепления на DIN-рейку.

ШПС обеспечивают возможность подключения дополнительных потребителей с номинальным напряжением питания 220 В, 50 Гц. Цепи ~220 В защищены автоматическими выключателями.

Внутри шкафа установлены:

1. Модуль источника питания "МИП-24" (номинальное напряжение 24 В, ток до 2 А) с резервированным питанием от аккумуляторных батарей
2. Блок коммутации "БК-24-RS485", который позволяет организовать: - Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами ШПС - Одна линия RS-485 для подключения компонентов ППКП внутри ШПС - 7 выходов для подключения к приборам внутреннего интерфейса RS-485 - 7 выходных каналов 24 В с индивидуальной защитой по току для распределенного питания установленных в ШПС приборов
3. общий автоматический выключатель для защиты от перегрузок по току "МИП-24" и дополнительных подключаемых потребителей с номинальным напряжением питания 220 В, 50 Гц (тип "С", 16 А)
4. индивидуальный автоматический выключатель для защиты "МИП-24" (тип "С", 3 А)

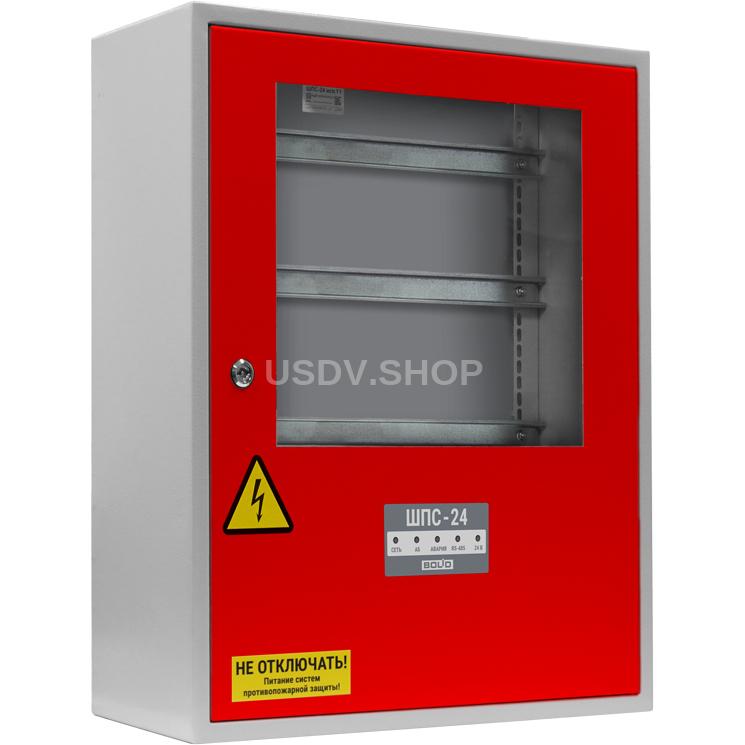

• ШПС-24 исп.11 имеет прозрачное окно
• ШПС-24 исп.12 имеет степень защиты корпуса IP54

Технические характеристики Болид ШПС-24(исп.11 Красная дверь)

Наименование параметра Значение параметра

ШПС-24 исп.10	ШПС-24 исп.11	ШПС-24 исп.12
Количество вводов питания		2
Основной источник питания		Однофазная сеть переменного тока номинальным напряжением 230 В, частотой 50/60 Гц
Резервный источник питания		Аккумуляторные батареи серии "Болид" АБ1217С или АБ1217М – 2 шт.
Номинальное выходное напряжение:	при питании от сети	(27,2±0,6) В
	при питании от батарей	(19…27) В
Номинальный суммарный ток нагрузки		2 А
Общее количество выходов напряжением "24 В" для подключения приборов, устанавливаемых внутри ШПС		7
Максимальный ток по одному выходу "24 В"		0,4 А
Максимальная потребляемая от сети мощность при напряжении 220 В и номинальном токе нагрузки (без учета потребления дополнительными потребителями), не более		120 ВА
Общее количество выходов "RS-485" для подключения линий интерфейса, устанавливаемых внутри ШПС		7
Количество изолированных интерфейсов RS-485 для подключения внешних устройств		2
Длина линии интерфейса RS-485 до каждого из приборов внутри ШПС, не более		10 м
Длина линий изолированных интерфейсов RS-485 при скорости работы 9600 Бит/с, не более		3000 м
Электрическая прочность изоляции между изолированными линиями интерфейса, а также между изолированными линиями интерфейса и другими цепями, не менее		500 В, 50 Гц
Габаритные размеры, не более		650×500×220 мм
Масса шкафа (с аккумуляторными батареями), не более		30 кг
Степень защиты, обеспечиваемая оболочкой		IР41	IР41	IР54
Возможность установки монтажного комплектаМК-1		есть	нет	есть
