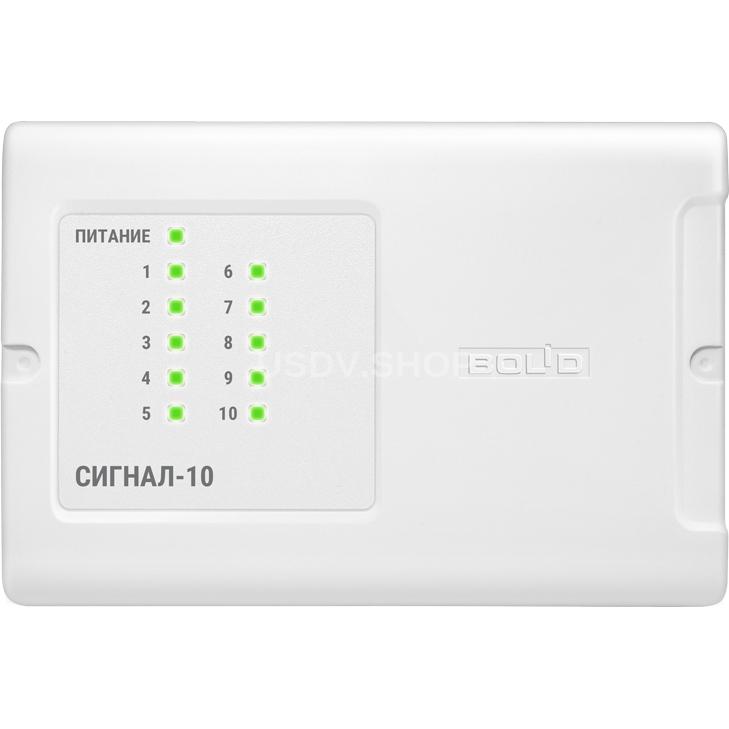

Блок приёмно-контрольный охранно-пожарный "Сигнал-10" предназначен для совместного использования с сетевым контроллером (пультом контроля и управления "С2000М" либо компьютером с установленным ПО АРМ "Орион") в качестве совмещённого приёмно-контрольного прибора и прибора управления в составе комплексов технических средств:
- охранной и тревожной сигнализации;
- пожарной сигнализации и автоматики.
В автономном режиме блок представляет собой приемно-контрольный охранный прибор.
В составе системы ИСО «Орион», совместно с сетевым контроллером (пультом контроля и управления «С2000М» либо компьютером с установленным ПО АРМ «Орион»), блок представляет собой совмещённый приёмно-контрольного прибор и прибор управления.
Дополнительно к функциям в автономном режиме блок выполняет следующие функции:
НАИМЕНОВАНИЕ ПАРАМЕТРА
ЗНАЧЕНИЕ ПАРАМЕТРА
Проводные шлейфы сигнализации (ШС) |
10 входов |
Макс. сопротивление проводов ШС без учета оконечного сопротивления |
1 кОм для охранных ШС
|
Макс. сопротивление проводов адресных ШС |
50 Ом |
Мин. сопротивление утечки между проводами ШС или каждым проводом и "землёй" |
20 кОм для охранных ШС
|
Подключаемые к ШС устройства |
Неадресные охранные и пожарные извещатели с релейным выходом |
Без ограничений |
Адресные пороговые пожарные извещатели "ДИП-34ПА", "С2000-ИП-ПА", "ИПР513-3ПА" |
до 10 в одном ШС |
Неадресные охранные извещатели, питающиеся от ШС |
общий ток потребления извещателей по одному ШС - до 3 мА |
Неадресные пожарные извещатели, питающиеся от ШС |
общий ток потребления извещателей по одному ШС типа 1 - до 3 мА
- общий ток потребления извещателей по одному ШС типа 2 - до 1,2 мА
|
Контакторы и сигнализаторы с нормально-замкнутыми или нормально-разомкнутыми контактами |
без ограничений |
Контролируемые цепи технологических установок |
по 1 цепи к ШС типа 12, до 4 программируемых пороговых уровней контроля на 1 технологическую цепь |
Напряжение на каждом входе ШС |
19 В ÷22 В при установленном оконечном резисторе 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА,
|
Ограничение тока в короткозамкнутом ШС |
26,5 мА |
Световая индикация тревог и неисправностей |
1 индикатор состояния прибора и 10 индикаторов состояния каждого из ШС |
Встроенный звуковой сигнализатор |
не менее 50 дБА на расстоянии 1 м |
Датчик вскрытия корпуса |
микропереключатель |
Энергонезависимый буфер событий |
512 сообщений |
Интерфейс |
2xRS-485 |
Скорость передачи |
9600 бит/с |
Тип передачи |
полудуплекс |
Питание блока |
от внешнего источника постоянного тока номинальным напряжением от 12 до 24 В |
Напряжение питания постоянного тока |
от 10,2 В до 28,0 В |
Ток потребления, не более
- - в дежурном режиме
- - в режиме «Пожар»
- * без учёта тока потребления исполнительных устройств
|
220 мА
|
Готовность к работе после включения питания |
не более 3 с (при условии наличия стабильного напряжения выше 11 В на клеммах хотя бы одного ввода питания прибора) |
Внешний считыватель ЭИ |
1 вход |
Интерфейс подключаемых считывателей |
Dallas Touch Memory, iButton |
Светодиоды |
Управление двумя светодиодами считывателя (красным и зеленым) в соответствии с логическими уровнями "+5В КМОП", с ограничением тока при прямом подключении светодиодов на уровне 10 мА |
Объем памяти ЭИ пользователей |
до 85 |
Выходы |
4 шт. |
Оптореле |
2 шт.: 170 В/0,1 А (постоянное); 130 В/0,1 А (переменное) |
Ключи (транзисторные) |
2 шт.: 28 В, 1 А с контролем цепей подключения нагрузки на обрыв и короткое замыкание (ток контроля 3 мА)Примечание – На выходы коммутируется напряжение питания блока. При нагрузке на выход, близкой к максимальной, рекомендуется питать блок от источника напряжением 24В |
Защита от перегрузки по току |
самовосстанавливающиеся предохранители |
Рабочий диапазон температур |
от -30 до +50 °C |
Относительная влажность |
до 98% при +25 °C |
Степень защиты корпуса |
IР40 |
Габаритные размеры |
156х107х39 мм |
Вес блока |
не более 0,3 кг |
Средний срок службы |
10 лет |
Программирование блока |
программа UProg.exe |
Подключение к ПК |
через интерфейс RS-485 с помощью преобразователя интерфейсов |
Тип монтажа |
настенный навесной или на DIN-рейку |
