Cabeus SH-05F-22U60/45-R

Описание Cabeus SH-05F-22U60/45-R

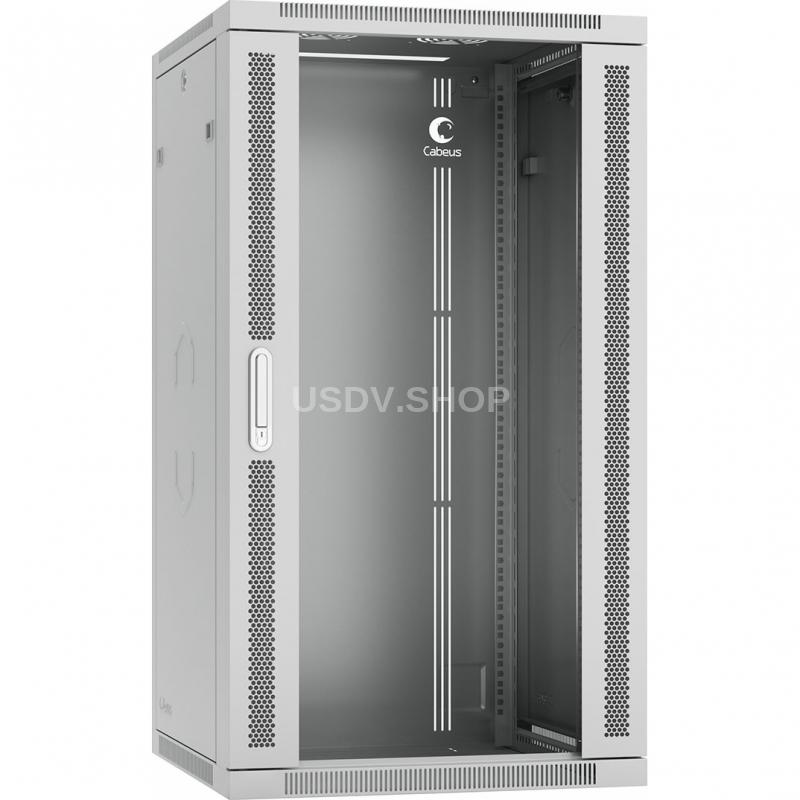

Cabeus SH-05F-22U60/45-R Шкаф телекоммуникационный настенный разобранный 19" 22U 600x450x1082mm (ШхГхВ) дверь стекло, цвет серый (RAL 7035)

Код: 10768c

Шкаф телекоммуникационный настенный является универсальной сборно-разборной конструкцией, предназначенной для установки телекоммуникационного, электротехнического, кроссового и иного оборудования стандарта 19 дюймов (19”), в соответствии с ГОСТ 28601.2(МЭК 297-2).

Оборудование располагается на вертикальных направляющих. Перфорация направляющих соответствует стандарту DIN 41494-7. На направляющие устанавливаются любые устройства в стандарте 19”.

Шкаф представляет собой разборную конструкцию, состоящую из двух рам, крыши, основания, задней стенки, боковых панелей и передней двери. Шкаф может комплектоваться стеклянной или металлической передней дверью. Передняя дверь комплектуется поворотной ручкой с замком. Крыша шкафа имеет перфорацию. Крыша и основание шкафа имеют отверстия для ввода кабеля. Вертикальные направляющие регулируются по глубине. Боковые стенки съемные.

Шкаф поставляется в разобранном виде в двух упаковках.

Вид спереди.	Вид сбоку.	Сзади съемная панель для крепления шкафа к стене.
Щеточный ввод в стандартной комплектации.	Болт заземления	Монтажный профиля имеют Юнитовую (U) разметку. Крепежный комплект 20шт. (винт+квадратная гайка).
Дополнительная активная вентиляция в крыше	Дополнительный щеточный ввод в днище	Легко съемные и перенавесные двери
Съемные боковые панели.	Шкаф поставляется в разобранном виде в двух упаковках



Технические характеристики Cabeus SH-05F-22U60/45-R

Параметр Значение

Вид установки	Настенный
Высота, U	22
Высота шкафа, мм	1082
Ширина шкафа, мм	600
Глубина шкафа, мм	450
Максимальная полезная глубина, мм	400
Передняя дверь	Закаленное стекло, 5 мм
Угол открытия двери	220°
Крыша	Щеточный ввод
Основание	Заглушка кабельного ввода
Цвет, покраска	Серый RAL7035, порошковая
Степень защиты	IP 20
Максимальная статическая нагрузка, кг	50
Боковые стенки, крыша, основание, дверь	Сталь 1,2 мм
Монтажный профиль	Сталь 2 мм
Упаковка, мест	2
Масса нетто (не более), кг	35
Масса брутто (не более), кг	37
Габариты упаковки, мм	610х460х90, 1090x610x125



Комплектация шкафа

Параметр Значение

Крыша шкафа	1
Основание шкафа	1
Боковая панель с замком	2
Монтажный профиль 19”	4
Правая рама	1
Левая рама	1
Задняя стенка	1
Дверь передняя с замком	1
Щеточный ввод	1
Панель для настенного монтажа	1
Комплект крепежа для сборки	1
Комплект крепежа (винт-шайба-гайка)	20
