CAME 002ZC3

Код: 1228700
Розн. цена: 20 000 руб
Ваша цена: 20 000 руб
Официальная
гарантия
Бесплатная доставка
от 1000 руб.
Товар
сертифицирован
в 1 клик
Описание

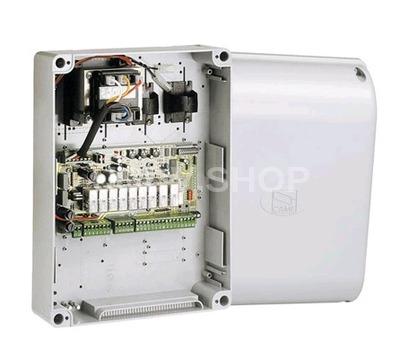

Описание CAME 002ZC3

Блок управления CAME 002ZC3 предназначен для управления приводами промышленных серий С и F3000, с напряжением питания ~220В, мощностью до 600Вт и частотой 50-60 Гц. Разработанный и произведенный компанией «CAME S.p.A.», он соответствует действующим нормам безопасности UNI 8612. Класс защиты IP54. Корпус выполнен из АВS пластика с отверстиями для вентиляции и трансформатором. Блок управления питается напряжением ~ 220В, которое подается на контакты L1- L2, и защищен по входу двумя предохранителями 5A. Контрольные устройства блока управления питаются низким напряжением и защищены предохранителем 1A. Общая потребляемая мощность принадлежностей (24В) не должна превышать20 Вт.

Безопасность Фотоэлементы безопасности могут быть подключены для выполнения следующих функций:

  • Открывание в режиме закрывания(2-C1). Если фотоэлементами обнаружено препятствие при закрывании ворот, блок управления автоматически изменяет направление их движения (ворота открываются).
  • Закрывание в режиме открывания (2-CX, микропереключатели № 8 и 9 «OFF»). Если фотоэлементами обнаружено препятствие при открывании ворот, блок управления автоматически изменяет направление их движения (ворота закрываются).
  • Частичный стоп (2-CX, микропереключатели № 8 - «OFF», 9 - «ON»). Остановка движения ворот с включением функции автоматического закрывания.
  • Стоп (1-2). Остановка движения ворот без функции автоматического закрывания. Для открывания или закрывания ворот необходимо подать команду кнопкой управления или с брелка-передатчика.
  • Обнаружение препятствий. Когда двигатель привода остановлен (ворота закрыты, открыты или полуоткрыты после команды "Стоп") все команды от брелка-передатчика или кнопок управления игнорируются при обнаружении препятствий какой-либо системой безопасности (например, фотоэлементами.
  • Проверка устройств безопасности. Блок управления будет проверять фотоэлементы безопасности каждый раз при подаче команды "Открыть" или "Закрыть"

    Принадлежности, подключаемые к блоку управления

  • Лампа цикла (Е-ЕX, микропереключатели № 16 - «OFF», 17 - «ON»). Применяется, например, для освещения въезда. Лампа включается при подаче команды "Открыть" и находится во включенном состоянии до полного закрывания ворот (включая время автоматического закрывания). Если функция "Автоматическое закрывание" не включена, лампа включается только во время движения ворот.
  • Лампа освещения (Е-ЕX, микропереключатели № 16 - «ON», 17 - «OFF»). Применяется, например, для освещения въезда. Лампа включается при подаче команды "Открыть" и находится во включенном состоянии 5 минут 30 секунд.
  • Лампа-индикатор "Ворота открыты". Лампа включается как только ворота начали открываться и выключается, когда ворота полностью закрыты.

    Встроенные функции

  • Автоматическое закрывание. Таймер автоматического закрывания включается в конце цикла открывания. Время работы таймера регулируется на блоке управления. Таймер сбрасывается при срабатывании какой-либо системы безопасности и включается при подаче команды "Стоп" или отключении питания.
  • Частичное открывание. Открывание ворот для прохода пешеходов. Включается при подаче команды с устройства управления, подключенного к контактам 2-3Р, и настраивается регулировкой AP-PARZ. Автоматическое закрывание при этом может работать следующим образом: 1) Если микровыключатель 12 в положении "ON", функция автоматического закрывания срабатывает через 8 секунд независимо от регулировки ТСА и положения микровыключателя 1. 2) Если микровыключатель 12 в положении "OFF", функция автоматического закрывания срабатывает если микропереключатель 1 в положении "ON" и настраивается регулировкой ТСА.
  • Присутствие оператора. Ворота двигаются только при нажатой и удерживаемой кнопке упраления (радиоуправление не работает).
  • Предварительное включение сигнальной лампы. Сигнальная лампа, подключенная к контактам W-E, включается за 5 секунд до выполнения команды "Открыть" или "Закрыть".

    Команды пошагового управления "Открыть-Стоп-Закрыть-Стоп" для кнопок управления и радиоуправления. "Открыть-Закрыть" для кнопок управления и радиоуправления. "Только Открыть" для радиоуправления.

    Регулировки Время работы. Время автоматического закрывания. Время частичного открывания.

    Технические характеристики CAME 002ZC3

    • Бренд: Came
    • Страна производителя: Италия
    • Модель: ZC3
    • Тип оборудования: Автоматический привод осевой промышленный
    • Рабочая температура: от -20 С до + 55 С
    • Артикул: 002ZC3
    • Класс защиты: IP54
    • Тип товара: Блок управления
    • Напряжение двигателя (В): 24
    • Тип ворот: Подъемно-секционные
    • Ширина ворот (1 створка): 8,5 м
