ЦПИУ "Рубеж" исп.2

Описание ЦПИУ "Рубеж" исп.2

Центральный прибор индикации и управления адресный ЦПИУ "Рубеж" исп.2 предназначен для создания на его основе централизованной системы комплексного мониторинга и управления пожарной защитой на жилых, коммерческих объектах, объектах энергетики и промышленных предприятиях.

Особенности модели:

• Исполнение: Настольный
• Системный блок: INTEL i5 7400/8Гб DDR4/1Тб/1xGb Lan/6xUSB/4U/19"/500Вт
• Операционная система: Windows 10 Professional Box
• Комплект программного и информационного обеспечения: FireSec R3 +Hasp Pro для АРМ(управление всеми устройствами)
• Устройства ввода-вывода: Монитор 21,5", Клавиатура, Мышь

  Фактически, прибор «Рубеж-АРМ» представляет собой промышленный компьютер (автоматизированное рабочее место) позволяющий организовать:

• конфигурирование и настройку системы ОПС на объекте;
• мониторинг ОПС объекта, а также СКУД;
• управление всеми исполнительными приборами и устройствами, входящими в состав системы ОПС Рубеж.

  Прибор Рубеж-АРМ обеспечивает:

• прием извещений от приемно-контрольных приборов, приборов управления пожарных и других технических средств пожарной автоматики;
• формирование единого информационного пространства;контроль исправности каналов связи с взаимодействующими приборами;
• регистрацию и хранение принимаемых извещений в энергонезависимой памяти;
• отображение принимаемой информации в текстовом и символьном виде на экране ЖК монитора;
• звуковую сигнализацию аварийных и предупредительных сообщений (с применением внешнего акустического устройства);
• дистанционное включение цепей управления системами автоматического пожаротушения, дымоудаления или выносных приборов сигнализации при возникновении пожара на охраняемом объекте;
• дистанционный сброс сигналов «Внимание», «Пожар», «Тревога»;
• обмен данными с внешними устройствами по линиям связи Ethernet, USB;
• имеется возможность разграничения прав пользователей в доступе к функциям управления;
• настройка удаленного доступа позволяет ограничить доступ пользователей к серверу при помощи сети, полностью запретить либо разрешить доступ со всех или части сетевых компьютеров;
• возможность организации множества рабочих мест с различным функционалом по территории объекта.

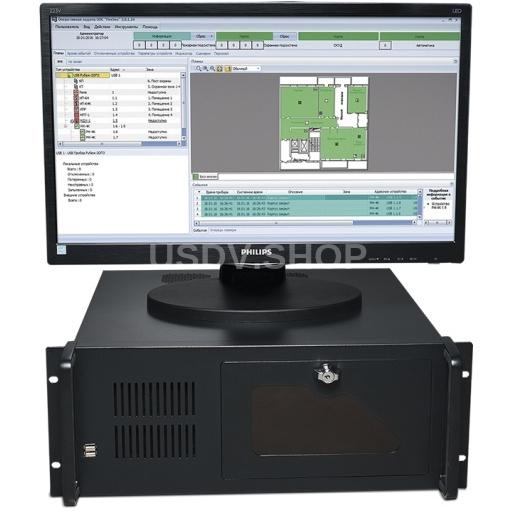

  Прибор построен на базе промышленного компьютера и состоит из трех основных функционально законченных блоков:

• блок системный – в зависимости от исполнения Рубеж-АРМ имеет возможность контроля и управления от 1 до 60 приемно-контрольных приборов тм Рубеж;
• монитор – размер 21,5 дюйм;
• блок АВР – обеспечивает переключение вводов электропитания с основного на резервный, в случае необходимости.

  На базе «Рубеж-АРМ» имеется возможность построения интегрированной системы через компонент интеграции. Компонент интеграции позволяет создать комплекс систем безопасности любого масштаба на базе программного комплекса «Интеллект». Данная интеграция способна объединить видеонаблюдение, охранно-пожарную сигнализацию (ОПС), систему охраны периметра, систему контроля и управления доступом (СКУД), аудио контроль в согласованно работающую инфраструктуру. Установка компонента интеграции так же позволяет интегрироваться с любыми SCADA системами, передавая информацию из адресной системы Рубеж в виде тегов.

  Прибор «Рубеж-АРМ» подключается к системе приемно-контрольных приборов Рубеж через модуль сопряжения МС-1 или МС-2. В случае если к «Рубеж-АРМ» необходимо подключить один ППКП, то подключение можно производить через USB интерфейс.

  Для решения задач создания централизованной системы комплексного управления пожарной защитой крупных объектов на основе прибора «Рубеж-АРМ» могут применяться схемы с резервированным каналом передачи информации на разные посты охраны, объединяющие до 60 адресных приемно-контрольных приборов в единую сеть.

  Для задач мониторинга и управления несколькими системами ОПС Рубеж, которые находятся на разных

  удаленных друг от друга объектах, можно применить схему построения системы с использованием удаленного рабочего места (находящегося, например, на посту единой диспетчерской службы). Для этого

  на каждом объекте устанавливается компьютер с программным обеспечением «FireSec 3» и с каждого такого рабочего места информация передается на прибор «Рубеж-АРМ», находящийся на едином диспетчерском посту. В этом случае на приборе «Рубеж-АРМ» должно быть установлено ПО «FireSec 3 Мультисерверная задача». Ее основная функция заключается в сборе информации с удаленных рабочих мест (компьютеров) и отображении состояния системы ОПС Рубеж на каждом конкретном объекте.

  При использовании «Мультисерверной задачи» в комплекте с «Рубеж-АРМ появляется возможность централизованного ручного управления автоматикой и пожаротушением систем ОПС, находящихся на соответствующих удаленных объектах.



  1. Состав комплекта:



  2. Блок системный - 1шт.
  3. Блок АВР (автоматического ввода резервного питания) - 1шт.
  4. Монитор - 1шт.
  5. Клавиатура - 1шт.
  6. Мышь - 1шт.
  7. ОС на диске или на USB-носителе - 1шт.
  8. Ключ Hasp - 1шт.
  9. Паспорт - 1шт.

Технические характеристики ЦПИУ "Рубеж" исп.2

• Модель: ЦПИУ "Рубеж" исп.2
• Тип: Центральный прибор индикации и управления адресный
• Исполнение: Настольный
• Системный блок: INTEL i5 7400/8Гб DDR4/1Тб/1xGb Lan/6xUSB/4U/19"/500Вт
• Операционная система: Windows 10 Professional Box
• Комплект программного и информационного обеспечения: FireSec R3 +Hasp Pro для АРМ(управление всеми устройствами)
• Устройства ввода-вывода: Монитор 21,5", Клавиатура, Мышь
• Питание: переменный ток напряжением от 160 до 250 В, частота (50 ± 1) Гц
• Потребляемая мощность: не более 600 Вт
• Суммарное количество приборов и устройств, подключаемых к одному прибору «Рубеж-АРМ» (ПК) по всем интерфейсам RS-485: не более 60
• Масса прибора:     Блок системный – не более 19 кг     Монитор – не более 2,5 кг     Блок АВР – не более 5 кг
• Габаритные размеры прибора (ШxВxГ):     Блок системный – не более (440x180x500) мм     Монитор – не более (510x310x210) мм     Блок АВР – не более (210x300x170) мм
• Средний срок службы: не менее 10 лет.
• Средняя наработка на отказ: не менее 30000 ч.
