ELSYS-LP

Описание ELSYS-LP

ELSYS Elsys-LP предназначено для предотвращения выхода из строя устройств передачи видеосигнала по протяженным симметричным линиям связи Elsys-RTTV при возникновении в линии связи высоковольтных помех большой энергии во время грозовых разрядов в атмосфере.Для эффективной защиты системы передачи видеосигнала соответствующий контакт устройства должен быть соединен с шиной заземления как на приемной, так и на передающей стороне линии связи.

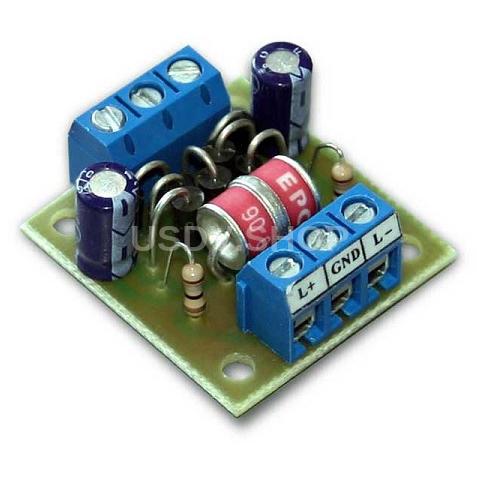

ELSYS Elsys-LP включается в разрыв симметричной линии на выходе передатчика и на входе приемника видеосигнала. Выполнено в виде печатной платы с клеммными соединителями. ELSYS Elsys-LP устанавливается в погодозащитные кожухи телекамер, герметичные обогреваемые боксы, распределительные блоки на пунктах сбора видеоинформации и т. п. и не требует электропитания.

Технические характеристики ELSYS-LP

• Напряжение ограничения 1-й уровень,В 350 2-й уровень,В 6,8
• Полоса пропускания по уровню -3Дб, Мгц не менее 6,5
• Максимальный размах входного сигнала,В 6
• Сопротивление потерь,не более Ом 40
• Потери при сопротивлении нагрузки 100...150 Ом на частоте сигнала 100Мгц,не более Дб 1
• Импульсный ток разряда при t фронта=8мкс и t спада=20мкс,А 10000
• Рабочий диапазон температур, °С +5...+45
• Максимальная относительная влажность при температуре 25°С ,% 85
• Габаритные размеры не более,мм 33х31х15
• Масса не более,кг 0,02
