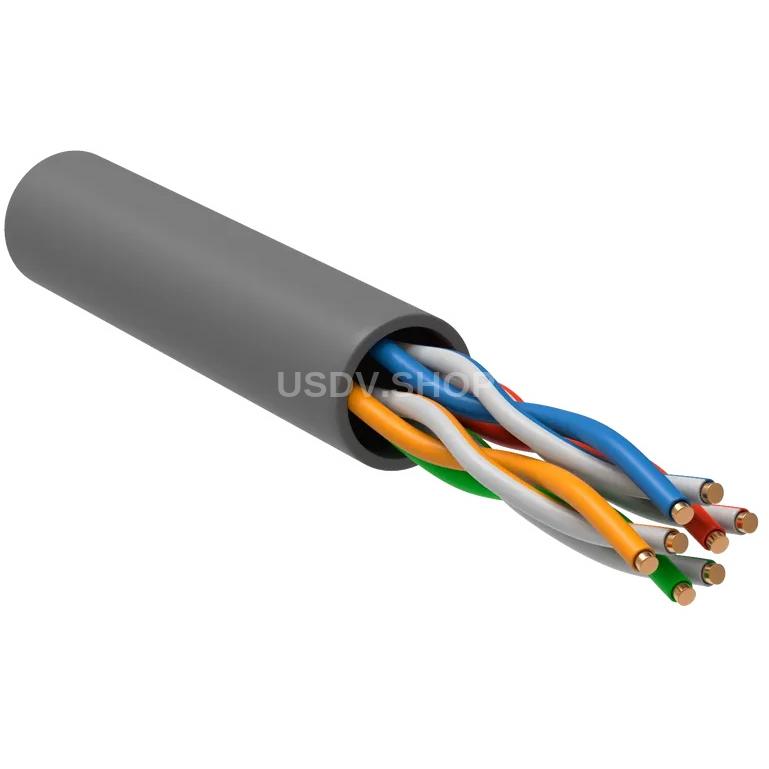

IEK LC1-C5E04-111-100

Описание IEK LC1-C5E04-111-100

В основе LAN-кабеля ITK лежат пары, образованные двумя токопроводящими медными проводниками, покрытыми изоляцией из ПВХ или полиэтилена высокой плотности, скрученные между собой с определенным шагом повивки и защищенные внешней оболочкой.

Токопроводящие проводники могут быть однопроволочными и многопроволочными. Последние применяются в кабелях, используемых для изготовления коммутационных шнуров (патч-кордов).

Кабели в зависимости от рабочей частоты делятся на категории 5Е, 6, 6А и 7. Количество пар под оболочкой в зависимости от типа витой пары варьируется от 1 до 100; они могут быть экранированными и неэкранированными.

Оболочка витой пары для внутренней прокладки в основном производится из ПВХ, полиэтилена или материала на основе комбинаций полиэтилена, поливинилхлорида и специальных добавок, замедляющего горение, малодымного и не содержащего галогенов в продуктах горения (LSZH), и также может быть неэкранированной или экранированной фольгой, металлической лентой или оплеткой из металлических проволок.

На кабелях ITK нанесена маркировка с указанием категории кабеля, количества пар, типа и диаметра медного проводника, а также мерные метки длины через каждый метр. Кабели поставляются в картонных коробках по 305 и 500 метров или на деревянных барабанах.

Технические характеристики IEK LC1-C5E04-111-100

Параметр Значение Параметр Значение

Диаметр проводника	0.51 мм
Номин сечение проводника	0,20 мм²
Размер AWG	24
Класс проводника	Класс 1 (однопроволочная жила)
Количество жил	8
Количество элементов скрутки	4
Элемент скрутки	Парный
Изоляция жилы	Твердый полиэтилен
Маркировка жил	Цвет
Экран поверх элемента скрутки	Нет
Экран поверх скрутки	Нет
Материал внешн оболочки	ПВХ (PVC)
Цвет внешн оболочки	Серый
Свободный от галогенов	Нет
С пониженным дымовыделением	Нет
Категория	5E
Прокладка в земле	Нет
Устойчивость к УФ-излучению	Нет
Класс огнестойкости	О1.8.2.5.4
Материал проводника	Медь (без покрытия)
Внешний диаметр кабеля	5,2±0,2 мм
Монтажная температура	-10...50 °C
Температура эксплуатации	-20...60 °C
Макс контактное сопротивление	20 мОм
Сопротивление изоляции	5000 мОм
Электрическая прочность диэлектрика	1000
Макс сопр постоян току на 100м и 20°С не более	9,5 Ом
Волновое сопротивление	100±15 Ом
Макс взаимная емкость на длине 100 метров	5.6 нФ
Частота сигнала	100 МГц
Рабочее напряжение	≤ 48 В
Длина кабеля	100 м
С металлическим тросом	Нет
Макс рассогласование емкости пФ на 100м	160
Марка кабеля/провода	U/UTP
Срок службы, Лет	15
Гарантийный срок, Лет	1



  Индивидуальная Групповая Транспортная

Количество		100	400
Единицы измерения		м	м
Тип упаковки		ТЕРМОУСАДОЧНАЯ/УСАДОЧНАЯ УПАКОВКА	КОРОБКА/БОКС
Материал упаковки		ЦЕЛЛОФАН	ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод		4606056334470	4606056334494
Вес брутто, кг		3.05	12.2
Объем, м^3		0.0108	0.020625
Длина, см		30	25
Ширина, см		30	25
Высота, см		12	33
Способ нанесения информации		На стикер	На стикер
