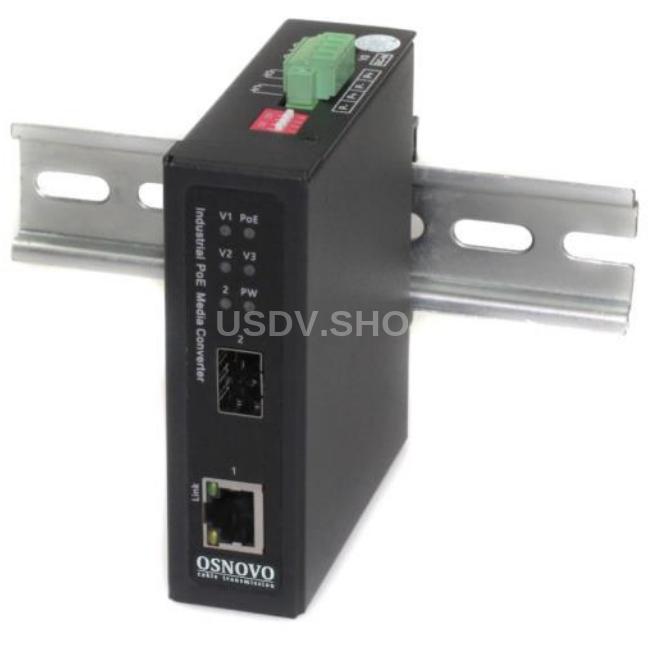

OSNOVO OMC-1000-11BX-I

Описание OSNOVO OMC-1000-11BX-I

Промышленные компактные медиаконвертеры Gigabit Ethernet OMC-1000-11BX-I предназначен для преобразования сигналов Ethernet стандартов 10BASE-T, 100/1000BASE-TX (кабель витой пары Cat5e и выше) в сигналы Ethernet стандарта 1000Base-FX и дальнейшей передачи по оптоволоконному кабелю. Расстояние передачи зависит от установленного SFP модуля. SFP модули со скоростью передачи данных 1.25 Гбит/с или 100 Мбит/с приобретаются отдельно (например SFPS1SC12-G-1310-1550-I и SFP-S1SC12-G-1550-1310-I). В медиаконвертерах применяются высоконадежные комплектующие с расширенным диапазоном рабочих температур, рассчитанные на эксплуатацию в неотапливаемых помещениях, конструкция корпуса позволяет осуществлять монтаж на DIN-рейку. Кроме того, медиаконвертеры оборудованы встроенными элементами грозозащиты.

Медиаконвертеры оснащены одним портом Gigabit Ethernet (10/100/1000 Base-T) и одним SFP слотом (1000Base-FX) для установки SFP модуля (в комплект поставки не входит), который позволяет подключить медиаконвертер к сети по оптоволоконной линии.

Медиаконвертеры моделей OMC-1000-11BX-I способны автоматически определять и подавать питание к подключенному сетевому устройству по технологии PoE (Power Over Ethernet) в соответствии со стандартами 802.3af/at и 802.3af/at/bt (максимальная мощность РоЕ составляет 30 и 90 Вт соответственно).

Питание медиаконвертеров осуществляется от блоков питания DC 12-57V максимальной мощностью до 95 Вт в зависимости от модели (в комплект поставки не входят). Для обеспечения бесперебойной работы, медиаконвертеры обладают возможностью подключения источника резервного питания.

Комплектация*

1. Промышленный медиаконвертер – 1шт;
2. Клеммная колодка 4-pin – 1шт;
3. Комплект крепления на стену – 1шт;
4. Руководство по эксплуатации – 1шт;
5. Упаковка – 1шт.

   Особенности оборудования

   • Промышленное исполнение (монтаж на DIN-рейку, на стену);
   • Скорость передачи данных до 1Гбит/с;
   • Расстояние передачи и скорость зависит от выбранного SFP модуля (в комплект поставки не входит);
   • Максимальная мощность PoE:
     • - 30 Вт, метод А (802.3af/at) - OMC-1000-11HX/I;
     • - 90 Вт, метод А+В (802.3af/at/bt) - OMC-1000-11BX-I;
   • Режим увеличения расстояния передачи данных до 250м. (скорость ограничена 10 Мбит/с);
   • Режим антизависания РоЕ устройств (только для моделей OMC-1000-11HX/I, OMC-1000-11BX-I);
   • Поддержка резервного питания;
   • Встроенная грозозащита 6 кВ;
   • Широкий диапазон рабочих температур: -40…+75°С;

Технические характеристики OSNOVO OMC-1000-11BX-I

• Артикул: 14202
• Назначение: Медиаконвертер
• Исполнение: Промышленный
• Максимальное расстояние передачи по опт.линии: 100 км (зависит от характеристик SFP модуля)
• Общее кол-во портов: 2
• Кол-во медных портов: 1
• Скорость медных портов, Мбит/с: 10/100/1000
• Кол-во портов FE: -
• Кол-во портов FE+PoE: -
• Кол-во портов GE: 1
• Кол-во портов GE+PoE: 1
• Кол-во SFP портов: 1
• Скорость SFP портов: 1 Гбит/с
• Кол-во оптических портов: -
• Тип оптических портов: -
• Оптическая мощность: зависит от характеристик SFP модуля
• Чувствительность приёмника: зависит от характеристик SFP модуля
• Оптический бюджет: зависит от характеристик SFP модуля
• Рабочая длина волны: зависит от характеристик SFP модуля
• Тип используемого опт. кабеля: зависит от характеристик SFP модуля
• Поддержка PoE: Да
• Мощность PoE на порт (макс.), Вт: 90
• Суммарная мощность всех портов (макс.), Вт: 90
• Стандарты PoE: IEEE 802.3af/at/bt
• Управление: -
• Питание: DC 37-57V (100Вт) (БП в компл. не входит))
• Подключение: RJ-45 x 1 Клемм. колодка (питание) (4pin) x 1 DC 5.5х2.1 (питание) x 1 SFP x 1
• Размеры (ШхВхГ), мм: 30x111x95
• Монтаж: на DIN-рейку
• Рабочая температура: -40…+75°С
• Дополнительно: Встроенная грозозащита 6 кВ; Режим CCTV - дальность передачи от порта RJ-45 до 250м (10 Мбит/с); Режим PoE Watchdog - антизависание PoE устройств; SFP модуль для установки в медиаконвертер приобретается отдельно
