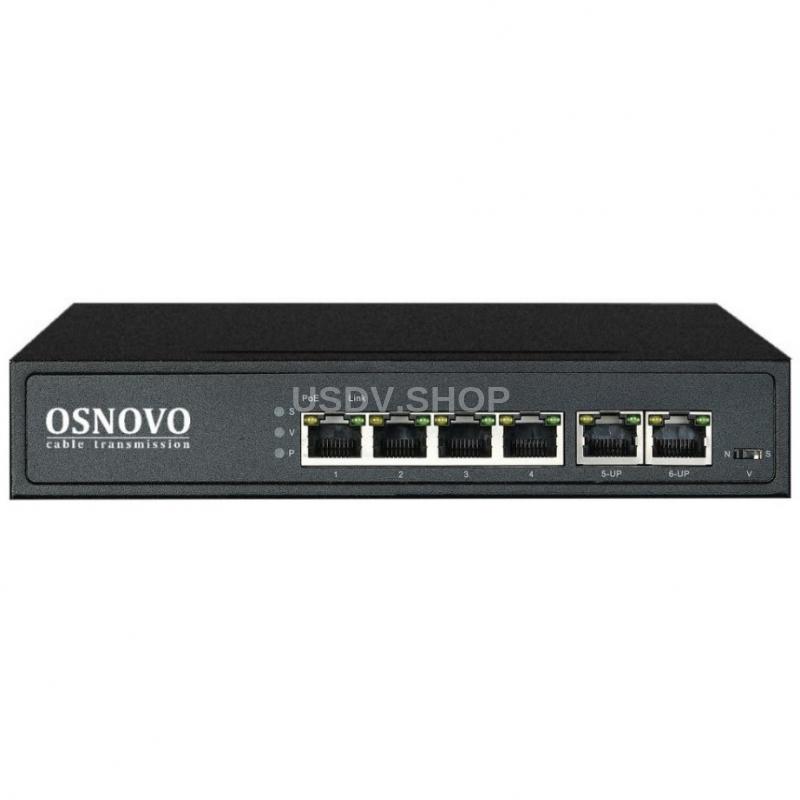

OSNOVO SW-20600(80W)

Описание OSNOVO SW-20600(80W)

Описание OSNOVO SW-20600(80W)

PoE коммутатор Fast Ethernet на 6 портов OSNOVO SW-20600(80W) предназначен для объединения сетевых устройств и передачи данных и питания (PoE) к ним. Коммутатор оснащен 4мя портами Fast Ethernet (10/100 Base-T) с поддержкой PoE (технология передачи питания по сетевому кабелю вместе с данными) к каждому из которых можно подключать сетевые устройства. Порты соответствуют стандартам PoE IEEE 802.3af/at и автоматически определяют подключемые PoE-устройства. Максимальная мощность PoE на порт – до 30Вт. Суммарная мощность PoE на 4 порта – 80 Вт (по 20 Вт на порт при максимальной загрузке всех портов). Кроме того в коммутаторе SW-20600(80W) предусмотрен 2 отдельных Fast Ethernet (10/100 Base-T) Uplink портов без PoE для подключения коммутатора к локальной сети, другому коммутатору, NVR’у и тд. SW-20600(80W) поддерживает автоматическое определение MDI/MDIX (Auto Negotiation) на всех портах. Коммутатор распознает тип подключенного сетевого устройства и при необходимости меняет контакты передачи данных, что позволяет использовать кабели, обжатые любым способом (кроссовые и прямые). Также, особенностью данной модели коммутатора является автоматический режим антизависания PoE устройств (автоматическая переподача PoE питания на подключенные сетевые устройства при их зависании). Коммутатор SW-20600(80W) способен передавать данные и питание на расстояние до 250м в режиме CCTV (скорость ограничена до 10 Мбит/с). Кроме того при включенном режиме изоляции порты матрицы могут коммутироваться только с UPLINK портами, защищая сеть видеонаблюдения от широковещательного (Broadcast) шторма. Коммутатор SW-20600(80W) может быть с успехом использован в самых различных сферах применения, где требуется объединить до 4 устройств в одну сеть. В первую очередь, SW-20600(80W) как нельзя лучше подойдет для организации системы видеонаблюдения на предприятии. Особенности оборудования

2 FE Uplink портов (RJ-45, 10/100 Мбит/с);

4 коммутируемых FE-порта (10/100 Мбит/с) с поддержкой РоЕ;

Режим антизависания подключенных PoE устройств;

Режим CCTV – передача данных и питания на расстояние до 250м;

Режим изоляции портов – коммутация портов матрицы только с UPLINK. Защита от Broadcast шторма;

Соответствие стандартам PoE IEEE 802.3 af/at, автоматическое определение подключаемых РоЕ-устройств;

Максимальная мощность РоЕ на порт: 30 Вт;

Метод подачи РоЕ: 1 порт – А+B (1,2- 3,6+ и 4,5- 3,6); 2-4 порты – А (1,2- 3,6+)

Суммарная выходная мощность РоЕ – 80 Вт на 4 порта (20 Вт на порт при загрузке 4 портов);

Автоматическое определение MDI/MDIX;

Размер таблицы MAC-адресов: 1K;

Пропускная способность коммутационной матрицы: 1,6 Гбит/с;

Размер буфера пакетов – 768КБ;

Встроенная грозозащита 6кВ (8/20мс);

Питание – AC 100-240V;

Простота и надежность в эксплуатации. Описание элементов коммутатора Коммутатор SW-20600(80W), разъемы и индикаторы на передней панели Коммутатор SW-20600(80W), разъемы и клеммы на задней панели Типовая схема подключения коммутатора SW-20600(80W) Cхема подключения нескольких коммутаторов SW-20600(80W) Комплектация

1. Коммутатор SW-20600(80W) – 1шт;
2. Руководство по эксплуатации – 1шт;
3. Кабель для подключения к сети AC 220V – 1шт;
4. Набор креплений для 19“ стойки – 1шт;
5. Упаковка – 1шт.

Технические характеристики OSNOVO SW-20600(80W)

• Модель: SW-20600(80W)
• Общее кол-во портов: 6
• Кол-во портов FE+PoE: 4
• Кол-во портов FE: 2
• Кол-во портов GE+PoE: -
• Кол-во портов GE (не Combo порты): -
• Кол-во портов Combo GE (RJ45+SFP): -
• Кол-во портов SFP (не Combo порты): -
• Мощность PoE на один порт (макс.): 30 Вт
• Суммарная мощность PoE всех портов (макс.): 80Вт (20 Вт на порт при загрузке 4 портов)
• Стандарты PoE: IEEE 802.3af, IEEE 802.3at
• Автоматическое определение подключенных PoE устройств Метод подачи PoE: 1 порт: Метод А+B 1,2(-), 3,6(+) и 4,5(-) 7,8(+) 2-4 порты: Метод А 1,2(-), 3,6(+)
• Встроенные оптические порты: -
• Топологии подключения звезда: каскад
• Пропускная способность коммутационной матрицы (Switching fabric): 1,6 Гбит/с
• Буфер пакетов: 768 КБ
• Таблицы MAC-адресов: 1К
• Скорость обслуживания пакетов (Forwarding rate) 10Base-T: 14880 пакетов/секунду 100Base-T: 148800 пакетов/секунду
• Поддержка jumbo frame: н/д
• Стандарты и протоколы: IEEE802.3i – 10BaseT IEEE802.3u – 100BaseTX IEEE 802.3x – Flow Control
• Функции уровня 2: -
• Качество обслуживания (QoS): -
• Безопасность: -
• Управление: -
• Индикаторы: S V P Link/act PoE
• Питание: AC 100-240V
• Энергопотребление (без нагрузки PoE): <3 Вт
• Грозозащита: 6кВ (8/20мс)
• Размеры (ШхВхГ) (мм): 190х35х130
• Рабочая температура: -10…+55 С
• Дополнительно: Режим антизависания PoE устройств; Режим изоляции портов; Режим CCTV (250м макс., 10 Мбит/с).
