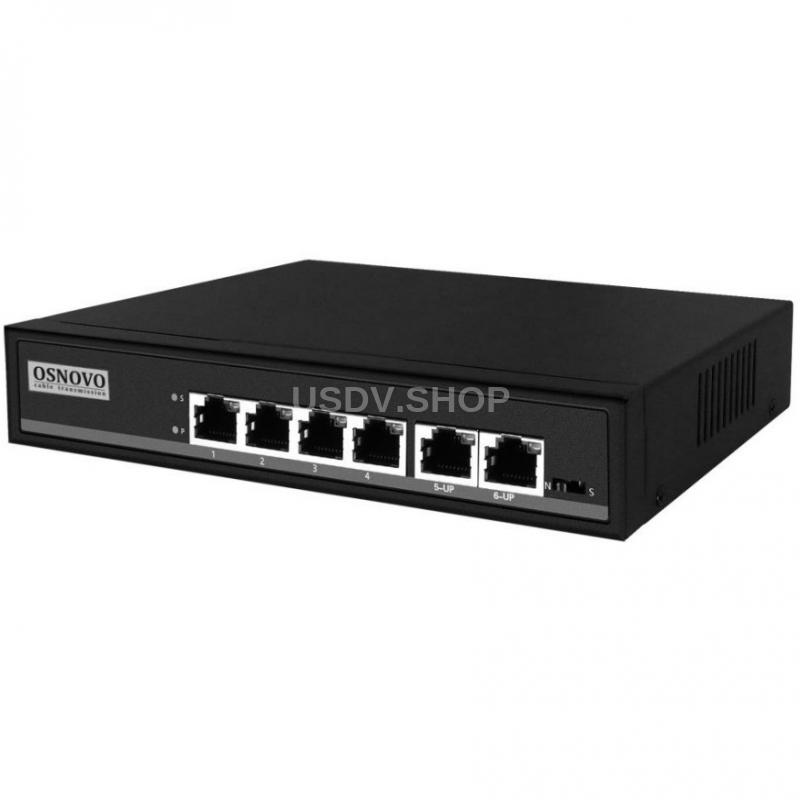

OSNOVO SW-20600/A(80W)

Описание OSNOVO SW-20600/A(80W)

PoE коммутатор SW-20600/A(80W) на 6 портов предназначен для передачи данных между сетевыми устройствами и подачи питания к ним по кабелю витой пары по технологии PoE (Power Over Ethernet) на расстояние до 100м. Коммутатор оснащен 4мя портами Fast Ethernet (10/100 Base-T) с поддержкой PoE к каждому из которых можно подключать сетевые устройства, которые поддерживают стандарты PoE IEEE 802.3af/at (коммутатор имеет возможность подавать PoE для запитывания подключенных к нему PoE устройств только методом B 4,5(+) 7,8(–)). Максимальная выходная мощность на один порт составляет 30 Вт. При этом общая выходная мощность на 4 порта (PoE бюджет) составляет 80 Вт, что соответствует мощности в 20 Вт на порт при загрузке всех 4х портов одновременно. Кроме того в SW-20600/A(80W) предусмотрены два отдельных Fast Ethernet (10/100 Base-T) Uplink-порта для подключения коммутатора к локальной сети, сети Ethernet или другому коммутатору. Питание коммутатора осуществляется от сети AC 100-240V. Максимальная потребляемая мощность 85 Вт. В коммутаторе SW-20600/A(80W) предусмотрена функция защиты от превышения максимального тока нагрузки и короткого замыкания (КЗ), при снятии КЗ работа коммутатора возобновляется. Кроме того, коммутатор оборудован встроенными элементами грозозащиты. Скорость передачи данных Ethernet сигнала на расстояние до 100м через коммутатор составляет 10/100 Мбит/с (10/100 Base-T) при использовании кабеля витой пары Cat 5e / Cat 6. Коммутатор SW-20600/A(80W) поддерживает функцию автоматического определения MDI/MDIX (Auto Negotiation). Также коммутатор поддерживает режим увеличения расстояния передачи данных до 250м (скорость передачи данных в этом режиме ограничена 10 Мбит/с). Коммутатор SW-20600/A(80W) может быть с успехом использован для организации систем видеонаблюдения, удаленного подключения PoE устройств, таких как: IP-камеры, IP-телефоны, точки доступа и т.п. Особенности оборудования

Простота и надежность в эксплуатации. Типовая схема подключения коммутатора SW-20600/A(80W) Схема подключения коммутатора SW-20600/A(80W) с использованием PoE-сплиттеров Схема каскадного подключения коммутатора SW-20600/A(80W)

Комплектация

1. Коммутатор/удлинитель SW-20600/A(80W) – 1шт.
2. Кабель питания для AC 100-240V – 1 шт.
3. Руководство по эксплуатации – 1 шт.
4. Упаковка – 1 шт.

Технические характеристики OSNOVO SW-20600/A(80W)

• Артикул производителя: 13428
• Общее кол-во портов: 6
• Кол-во портов FE+PoE: 4
• Кол-во портов FE: 2
• Кол-во портов GE+PoE: -
• Кол-во портов GE: -
• Кол-во портов GE (не Combo порты): -
• Кол-во портов SFP: -
• Кол-во портов Combo GE (RJ45+SFP): -
• Кол-во портов SFP (не Combo порты): -
• Встроенные оптические порты: -
• Топология подключения: Каскад
• Параметры оптического порта: -
• Мощность PoE на один порт (макс.) Вт: 30
• Суммарная мощность всех портов (макс.) (Вт): 80
• Стандарты PoE: Совместим с оборудованием IEEE 802.3af/at
• Метод подачи PoE: Метод Б: 4,5(+) 7,8(–)
• Буфер пакетов: 768КБ
• Таблицы MAC-адресов: 1К
• Пропускная способность коммутационной матрицы (Switching fabric): 1,6 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 100 Мбит/c - 148,800 пакетов/c 10 Мбит/c- 14,880 пакетов/c
• Поддержка Jumbo Frame: -
• Стандарты и протоколы: IEEE 802.3 IEEE 802.3i 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3x
• Функциии уровня 2: -
• Качество обслуживания (QoS): -
• Безопасность: -
• Управление: -
• Режим антизависания PoE-устройств: -
• CCTV (увеличение расстояния передачи до 250м): да
• Интерфейс управления: -
• Индикаторы: • P (подается питание) • S (режим увеличения расстояния передачи данных) • Link (подкл. оборудование, RJ-45, зеленый)
• Питание: AC100…240V
• Энергопотребление (без нагрузки PoE): 5 Вт
• Размеры (ШхВхГ) (мм): 190x35x130
• Рабочая температура: 0…+50°С
• Дополнительно: Режим CCTV – до 250м, скорости 10 Мбит/с. Встроенная грозозащита 3 кВ
