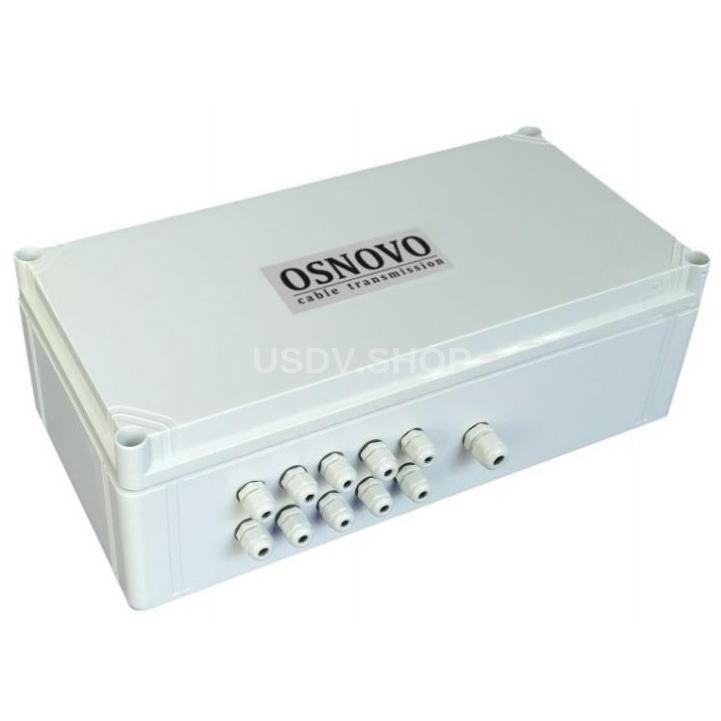

OSNOVO SW-60812/W

Описание OSNOVO SW-60812/W

Уличный PoE коммутатор SW-60812/W на 11 портов предназначен для передачи данных между сетевыми устройствами и подачи питания к ним по кабелю витой пары по технологии PoE (Power Over Ethernet) на расстояние до 100м в условиях эксплуатации вне помещений. В основе устройства лежат высоконадежные комплектующие с расширенным диапазоном рабочих температур. Коммутатор SW-60812/W оснащен 8-ю портами Fast Ethernet (10/100 Base-T) с поддержкой PoE к каждому из которых можно подключать сетевые устройства. Порты соответствуют стандартам PoE IEEE 802.3af/at и автоматически определяют подключемые PoEустройства. Максимальная выходная мощность на один порт для портов 1-2 составляет 60 Вт, для портов 3-8 составляет 30 Вт, соответственно. При этом максимальная выходная мощность на 8 портов (PoE бюджет) составляет 240 Вт. Первый и второй FE порты имеют возможность подавать PoE двумя методами для запитывания подключенных к ним PoE устройств (метод A 1,2(+) 3,6(-) и метод B 4,5(+) 7,8(–)). Для подключения коммутатора SW-60812/W к локальной сети, сети Et hernet или другому коммутатору предусмотрен отдельный Gigabit Ethernet (10/100/1000 Base-T) Uplink-порт. Также коммутатор оборудован двумя Gigabit Ethernet SFPслотами (1000 Base-SX/LX) для подключения SFP-модулей (в комплект поставки не входят), которые позволяют подключить коммутатор SW60812/W к сети по оптоволоконной линии, также коммутатор оснащен оптическим кроссом для удобного подключения оптоволоконного кабеля. В коммутаторе SW-60812/W предусмотрены функции антизависания Auto-Check и защиты от превышения максимального тока нагрузки и короткого замыкания (КЗ), при снятии КЗ подача PoE возобновляется. Кроме того, в коммутаторе имеется режим изоляции портов при котором блокируется передача данных между портами коммутационной матрицы (для защиты от сетевого шторма). Коммутатор поддерживает функцию автоматического определения MDI/MDIX (Auto Negotiation). Также имеется режим увеличения расстояния передачи данных до 250м (скорость передачи данных в этом режиме ограничена 10 Мбит/с). Кроме того, коммутатор оборудован встроенными элементами грозозащиты. Для защиты от попадания влаги внутрь коммутатора SW60812/W ввод кабелей в корпус осуществляется через гермовводы. Питание коммутатора осуществляется от сети AC 100-240V, максимальная потребляемая мощность 245 Вт. Коммутатор SW-60812/W рекомендуется использовать при необходимости объединить несколько сетевых устройств (IP-камеры, IP-телефоны, точки доступа и пр.) в одну сеть и передать к ним питание по кабелю витой пары (PoE) в условиях эксплуатации вне помещений. Особенности оборудования

Встроенная грозозащита 6 кВ Описание элементов коммутатора Коммутатор SW-60812/W, вид внутри Коммутатор SW-60812/W, разъемы и индикаторы Типовая схема подключения коммутатора SW-60812/W Схема каскадного подключения коммутатора SW-60812/W

Комплектация

1. Уличный коммутатор SW-60812/W – 1шт;
2. Оптическая розетка – 1шт;
3. Пигтейлы SM SC/UPC – 2шт;
4. Комплект для защиты сварного стыка (КДЗС) – 2к-т;
5. Комплект гермовводов – 1к-т;
6. Руководство по эксплуатации –1шт;
7. Упаковка – 1шт.

Технические характеристики OSNOVO SW-60812/W

• Артикул производителя: 13549
• Назначение: Уличный коммутатор
• Общее кол-во портов: 11
• Кол-во портов FE+PoE: 8
• Кол-во портов FE: -
• Кол-во портов GE+PoE: -
• Кол-во портов GE : 1
• Кол-во портов GE (не Combo порты): 1
• Кол-во портов SFP : 2
• Кол-во портов SFP FE (не Combo порты): -
• Кол-во портов SFP GE (не Combo порты): 2
• Кол-во портов Combo GE (RJ45+SFP): -
• Встроенные оптические порты: -
• Мощность PoE на один порт (макс.) (Вт): 60
• Суммарная мощность PoE всех портов (макс.) (Вт): 240
• Стандарты PoE: IEEE 802.3af IEEE 802.3at
• Метод подачи PoE: Порты 1-2: 60 Вт (метод А+В); Порты 3-8: 30 Вт (метод А)
• Управление: -
• Топологии подключения: Каскад
• Функция антизависания Poe-устройств: да
• CCTV (увеличение расстояния передачи до 250м): да
• Буфер пакетов: 1 МБ
• Таблицы MAC-адресов: 8 К
• Пропускная способность коммутационной матрицы (Switching fabric): 7,6 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 1000 Мбит/с - 1488,00 пакетов/с 100 Мбит/c - 148,800 пакетов/c 10 Мбит/c- 14,880 пакетов/c
• Поддержка jumbo frame: -
• Стандарты и протоколы: IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Fast Ethernet IEEE 802.3z 1000Base-X Gigabit Ethernet IEEE802.3x Flow Control and Back Pressure IEEE 802.3ab 1000Base-T Gigabit Ethernet IEEE 802.3az IEEE 802.ad
• Функциии уровня 2: -
• Качество обслуживания (QoS): -
• Безопасность: -
• Интерфейс управления: -
• Индикаторы: 1, 2 (подается питание); ALM (тревожное оповещение); PoE (подается PoE, оранжевый RJ-45); Link/Act (подкл. оборудование, зелен. RJ-45); 10, 11 (Подключен SFP-слот)
• Питание: AC100…240V
• Энергопотребление (без нагрузки PoE): <5 Вт
• Система резервного питания: -
• Система термостабилизации: -
• Охлаждение: Конвекционное (без вентилятора)
• Рабочая температура (температура окружающей среды): -40...+50 °С
• Температура внутри уличного коммутатора: -
• Класс защиты: IP66
• Размеры (ШхВхГ) (мм): 400x200x132
• Дополнительно: Встроенная грозозащита 6 кВ. В комплекте оптическая розетка, пигтейл SM/SC. промышленный скотч для розетки. Корпус из поликарбоната.
