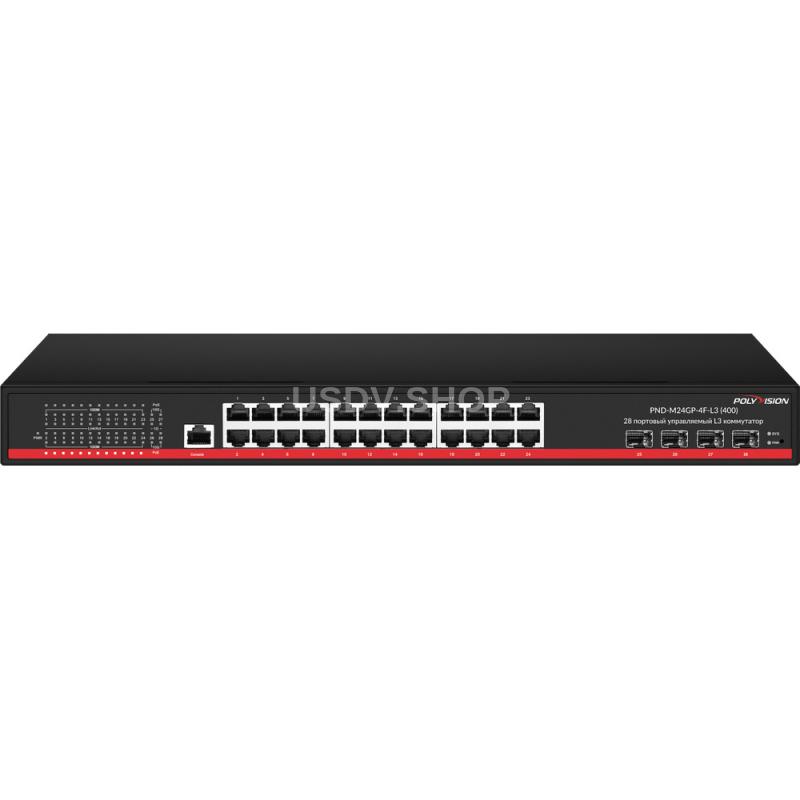

Описание Polyvision PND-M24GP-4F-L3(400)
PND-M24GP-4F-L3(400) управляемый оптический 28 портовый коммутатор уровня 3. 24 PoE порта 10/100/1000Base-TX RJ45 и 4 порта SFP+. Пропускная способность 256Гбит/с. Размер таблицы мак адресов - 16К. Полностью интегрированный буфер пакетов 1.5Мб. Потребляемая мощность ≤400Вт. Монтаж в стойку. Рабочая температура -20…+55°C. Размер 440*290*45(мм). WEB-интерфейс, telnet, ssh, SNMP.
Управляемый оптический PoE коммутатор уровня 3.
Функции управления включают SNMP, управление на основе Web-интерфейса, telnet, SNMP V1/V2/V3, RMON V1/V2. Поддержка стандарта IEEE 802.3ad, обеспечивает агрегирование каналов на основе протокола LACP. Стандарты IEEE 802.1w, IEEE 802.1d, IEEE 802.1S описывают логику работы коммутатора, позволяют исключить петли и избыточные связи в сети (STP/RSTP/MSTP). Управление потоком IEEE 802.3x позволяет напрямую подключить серверы к коммутатору для быстрой и надежной передачи данных. А так же поддерживает IGMP snooping, MLD snooping, качество обслуживания (QoS), VLAN, поддержка полосового VLAN, можно настроить Qos для голосовых данных. Имеется функция изоляции сетевых портов. Поддерживается список ACL основанный на настройке порта, IP адреса, MAC адреса.
Производительность портов
PoE++: 1 и 2 порт выдает 60 Вт для решения проблемы с электропитанием мощных потребителей. К нему можно подключить поворотные видеокамеры, беспроводную точку доступа или интеллектуальный дверной замок, а также другие мощные устройства с поддержкой формата PoE IEEE 802.3b
Функция питания PoE
● В соответствии со стандартом питания PoE IEEE 802.3af/at, максимальная выходная мощность PoE для одного порта составляет 30 Вт (первый и второй порт может иметь максимальную мощность 60 Вт).
● Автоматическая идентификация оборудования PoE для подачи питания без повреждения оборудования без PoE.
Технические характеристики Polyvision PND-M24GP-4F-L3(400)
Модель PND-M24GP-4F-L3(400)
Сетевые порты 24*10/100/1000Base-TX 4*10G SFP+
PoE порты 1-2 порты поддерживают PoEIEEE 802.3af/at/poe++/BT 3-24 порты поддерживают PoEIEEE 802.3af/at
Тип PoE IEEE802.3af/at
Консольный порт 1*консольный порт
Кнопка сброса 1
Центральный процессор 400MГц ARM® Cortex™-A9
DDR 2G DDR3 1333MГц
Буфер Полностью интегрированный буфер пакетов 1.5 MB
Флэш-память 64M
RAM 256M
Пропускная способность 256Gbps
Перенаправление пакетов 92.32Mpps
MAC 16K
Сетевые протоколы IEEE 802.3 IEEE 802.3u 100BASE-TX IEEE 802.3ab1000BASE-T IEEE 802.3x IEEE 802.3z 1000BASE-X IEEE 802.3af/at IEEE 802.3ad IEEE 802.3q ,IEEE 802.3q/p IEEE 802.1w,IEEE 802.1d ,IEEE 802.1S STP(Spanning Tree Protocol) RSTP/MSTP( Rapid Spanning Tree Protocol) EPPS ring network protocol EAPS ring network protocol
Спецификация портов 10/100/1000BaseT(X)Auto
Режим передачи Store and Forward(full wirespeed)
Дальность передачи 10BASE-T: Cat3,4,5 UTP(≤250 метров) 100BASE-TX: Cat5 или выше UTP(≤100 метров) 1000BASE-TX: Cat6 или выше UTP(≤1000 метров)
LED Индикация PWR:Power LED SYS:(System LED) 1~24:(Link LED=10/100M Link, 1000M=Gigabit Link) 1~24:(PoE LED=PoE on) 25 26:(SFP LED)
Потребляемая мощность Built-in power AC 100~240V 50/60Гц MAX Max Current 4.8A Max Power 400W
Рабочая температура/Влажность -20~+55°C;5%~90% RH Без конденсата
Температура хранения/Влажность -40~+75°C;5%~95% RH Без конденсата
Размеры(Д*Ш*В)/упаковка 440*290*45(мм) 515*375*95(мм)
Вес Брутто/Вес Нетто(кг) 3.5кг/4.3кг
Установка 1U Монтаж в стойку, 19 "
Уровень грозозащиты 3KV 8/20us; IP30
Сертификат CE mark, commercial;CE/LVD EN60950; FCC Part 15 Class B;RoHS;
Гарантия 30 месяцев с момента производства
Особенности L3 Коммутатор
Порт
Количество медных гигабит портов 24
Количество оптических 10G или 1G портов 4
Отключение порта Поддерживает
Скорость порта Поддерживает автосогласование, full-1000, full-100, half-100, full-10, half-10
Управление потоком Поддерживает full-duplexIEEE 802.3x, half-duplex back pressure
Управление штормом Поддерживает ограничение скорости для broadcast, multicast, and DLF packets
Защита от штормов Поддерживает обнаружение широковещательных пакетов или unicast пакетов на порту, отключает порт если количество пакетов превышает пороговое значение
Зеркалирование портов Поддерживает
Ограничение скорости порта Поддерживает ограничение скорости входа и выхода порта
Агрегация ссылок Поддерживает ручную агрегацию ссылок Поддерживает LACP динамическая агрегация ссылок Поддерживает до 32 групп агрегации, каждая группа поддерживает до 8 портов Поддерживает стратегии: source MAC, destination MAC, source destination MAC, source IP, destination IP, source destination IP routing
Изоляция портов Поддерживает
Jumbo Frame Поддерживает пакеты до 16KB
Резервный порт Поддерживает
MAC
Вместимость таблицы МАК адресов 16K
Управление таблицами МАК адресов Поддерживает
Режим переадресации Поддерживает режим переадресации IVL
Статический MAC Адрес Поддерживает
Привязка MAC Адресов Поддерживает
Фильтрация MAC Адресов Поддерживает
Контроль изучения MAC Управление изучением MAC адресов на основе порта
VLAN
Количество VLAN 4K
802.1q-based VLAN Поддерживает
MAC-based VLAN Поддерживает
IP-based VLAN Поддерживает
Protocol-based VLAN Поддерживает
Voice VLAN Поддерживает
VLAN Mapping Поддерживает 1:1 mapping
QinQ Поддерживает basic QinQ Поддерживает flexible QinQ
Надёжность
Spanning Tree Protocol ПоддерживаетSTP /RSTP/MSTP
Обнаружении петель на порту Поддерживает
EAPS Поддерживает
ERPS Поддерживает G.8032/Y.1344
LLDP Поддерживает LLDP & LLDP-MED
UDLD Полностью совместимый с UDLD, протоколом CISCO
VLLP (VRRP Layer-2 Защита от петель) Поддерживает, используется только с VRRP
L3
ARP Поддерживает статический и динамический ARP
Статический маршрут Поддерживает
VLAN Интерфейс Поддерживает 32 VLAN интерфейса
RIP Поддерживает RIP v1/v2
OSPF Поддерживает OSPFv2
Policy Route Поддерживает
VRRP Поддерживает
Multicast
Static Multicast MAC Address Поддерживает
IGMP SNOOPING Поддерживает IGMP SNOOPING v1/v2/v3 Поддерживает IGMP Querier Поддерживает IGMP SNOOPING Filter
MVR Поддерживает
GMRP Поддерживает
ACL
Standard IP-based ACL Поддерживает
Extended IP based ACL Поддерживает
MAC IP-based ACL Поддерживает
MAC ARP-based ACL Поддерживает
ACL Port Filtering Поддерживает
Time-based ACL Поддерживает
QoS
Port Queue Number 8
Режим Port Queue Scheduling Поддерживает WRR, RR, WDRR, SP
Port-based Классификация Поддерживает
802.1p-based Классификация Поддерживает
DSCP-based Классификация Поддерживает
ACL-based Классификация Поддерживает
QoS Policy Поддерживает сопоставление пакетов с очередью Поддерживает COS или DSCP Remarking Поддерживает ограничение скорости потока данных Поддерживает статистику потока данных Поддерживает зеркалирование потока данных
DHCP
DHCP Client Поддерживает
DHCP Snooping Поддерживает
DHCP Relay Поддерживает
DHCP Server Поддерживает
DHCP option 82 Поддерживает
Управление
CLI Управление Поддерживает Console, Telnet и SSH
WEB Управление Поддерживает HTTP и HTTPS
SNMP Управление Поддерживает SNMP v1, v2c Поддерживает SNMP TRAP Поддерживает большинство стандартных и частных MIB
Пользовательское Управление Поддерживает управление нескольких пользователей
Управление логами Поддерживает управление локальным журналом Поддерживает SYSLOG
RMON Поддерживает RMON 1, 2, 3 и 9 группы
Управление кластером Поддерживает NDP Поддерживает NTDP Поддерживает ручное и автоматическое объединение кластерных групп Поддерживает единое управление кластером
Файл конфигурации Поддерживает выгрузку и загрузку файлов конфигурации
Обновление ПО Поддерживает
Управление часами Поддерживает локальное управление часами Поддерживает SNTP
Безопасность
Управление безопасностью коммутатора Поддерживает включение и отключение TELNET, WEB и SNMP сервисов Поддерживает TELNET, WEB и SNMP сервисы для привязки к стандарту IP ACL Поддерживает ограничение количества TELNET соединений
Защита центрального процессора Собственная защита коммутатора не допускает большие потоки данных для предотвращения атак на сам коммутатор
AAA Поддерживает 802.1x Поддерживает RADIUS Поддерживает аутентификацию, авторизацию и учёт через RADIUS сервер Поддерживает port-based и MAC-based 802.1x Поддерживает 802.1x гостевой VLAN
Привязка IP MAC Поддерживает статическую конфигурацию IP, MAC и привязки портов
DHCP SNOOPING Поддерживает динамическую ARP привязку для предотвращения ARP спуфинга Поддерживает динамический IP, MAC и привязку портов Поддерживает фиксированный порт для подключения к DHCP серверу для предотвращения частных подключений к DHCP серверу
Предотвращение ARP спуфинга Поддержка ручной настройки MAC ARP-based ACL правил для предотвращения ARP спуфинга. Поддерживает функцию DHCP SNOOPING. В процессе получения IP адреса от DHCP, коммутатор динамичски привязывает ARP к порту для предотвращения ARP спуфинга.
POE
Переключатель управления Поддерживает включение и выключение POE питания для портов
Контроль мощности Поддерживает установку общей мощности
Другие расширенные функции Поддерживает POE scheduling policy и PD online query, etc.
Отладка
PING Поддерживает
TRACEROUTE Поддерживает
TELNET Client Поддерживает
