Описание Smartec ST-MS104-WT
Монитор для видеодомофонной связи, который работает совместно с вызывными панелями ST-DS104C и ST-DS206C марки Smartec, а также с панелями других производителей. Причем один ST-MS104 может работать с 2 панелями одновременно, а для соединения устройств между собой используется 4-х проводная линии связи. Имея цветной дисплей с диагональю 4,3", микрофон и громкоговоритель, этот цветной монитор видеодомофона позволяет реализовать двустороннюю аудио- и одностороннюю видеосвязь между пользователем и посетителем. Кроме того, монитор ST-MS104 позволяет дистанционно управлять замком через вызывную панель видеодомофона и оснащен встроенным блоком питания.
Аналоговый монитор ST-MS104 предназначен для реализации односторонней видеосвязи и двухсторонней аудиосвязи с панелями вызова видеодомофона. Связь организуется с помощью 4-х проводной линии, причем, один такой монитор может работать с 2 вызывными панелями одновременно. ST-MS104 совместим со всеми панелями вызова Smartec стандарта CVBS, а также с панелями сторонних производителей при условии использования сопрягающих устройств. Кроме того, монитор видеодомофона цветной позволяет дистанционно управлять нормально открытыми (НО) и нормально-закрытыми (НЗ) замками входных дверей.
Цветной дисплей и возможность настройки параметров связи
Офисный / домашний цветной видеодомофон на базе ST-MS104 оснащен дисплеем с диагональю 4,3" и разрешением 480х272, на который передается изображение от видеокамеры панели вызова. Кроме того, монитор видеодомофона оборудован громкоговорителем для трансляции сигнала вызова и речи посетителя и микрофоном для передачи звука на вызывную панель.

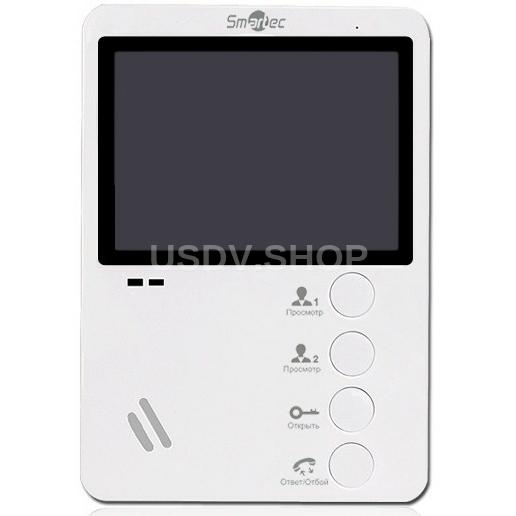

Используя кнопки «Просмотр 1» и «Просмотр 2» на передней панели видеодомофона, можно просматривать «живое» цветное видео с камер вызывных панелей, а нажав на мониторе кнопку «Ответ/Отбой», пользователь принимает звонок либо завершает разговор. Чтобы активировать реле управления замком и впустить гостя в дом или офис, необходимо воспользоваться кнопкой «Открыть». Дополнительно цветной монитор видеодомофона оснащен регуляторами громкости сигнала вызова и голосовой связи, а также кнопками для настройки параметров изображения. Кроме того, монитор снабжен светодиодами, информирующими о наличии электропитания в сети и состоянии подключенных к ST-MS104 вызывных устройств видеодомофона.
Цветное видео и двусторонняя аудиосвязь
Если посетитель хочет попасть в офис или квартиру, он нажимает кнопку вызова на внешней панели видеодомофона, после чего на мониторе ST-MS104 срабатывает звуковой сигнал и начинает транслироваться цветное видео с камеры вызывной панели. После нажатия пользователем кнопки «Ответ», монитор видеодомофона активирует двусторонний аудиоканал, а длительность разговора с посетителем ограничена 120 секундами.
Просмотр видео в дежурном режиме
В любой момент времени цветной видеодомофон обеспечивает просмотр «живого» видео с камер панелей вызова. Если звонка от посетителя не поступало, но пользователю необходимо увидеть, что происходит за дверью, ведущей в офис или квартиру, нужно нажать одну из кнопок «Просмотр». После этого цветной монитор видеодомофона начнет транслировать изображение от видеокамеры, соответствующей панели вызова. Если за дверью находится посетитель, можно начать с ним разговор с помощью кнопки «Ответ» и впустить его в помещение, нажав кнопку «Открыть».
Совместимость с уличными панелями вызова с видеокамерой и ИК-подсветкой
Каждый аналоговый видеодомофон Smartec состоит из цветного монитора, устанавливаемого внутри помещения и внешних вызывных панелей. Причем монитор видеодомофона ST-MS104 поддерживает панели вызова ST-DS104C и ST-DS206C, в которые встроены видеокамеры с ИК подсветкой. Подсветка активируется автоматически при пониженной освещенности, что обеспечивает трансляцию на цветной монитор четкого разборчивого видео даже в темное время суток. Благодаря антивандальному корпусу из алюминиевого сплава и высокому уровню влагозащищенности, вызывные панели видеодомофона могут быть установлены вне помещения.
Стабильная работа монитора и панели вызова на расстоянии до 100 м
При установке видеодомофона Smartec возможны различные варианты размещения его элементов. При этом монитор всегда устанавливается внутри защищаемого помещения, вызывные панели могут размещаться как внутри, так и снаружи здания. Их можно смонтировать рядом с входными дверьми в офис или квартиру, с калитками частных домов или коммерческих объектов или на КПП различных предприятий. При этом цветной монитор видеодомофона может быть расположен на расстоянии до 100 м от панели вызова (зависит от типа используемого кабеля). Устанавливая монитор видеодомофона, следует избегать его непосредственной близости к источникам сильного электромагнитного излучения (например, мониторов с ЭЛТ), которые могут повлиять на корректную работу ST-MS104.
Поскольку этот цветной монитор видеодомофона не предназначен для установки на улице или на производстве, следует выбирать помещения с температурой не ниже -10 °С и не выше +50 °С, избегать высокой загрязненности среды и ее химической агрессивности. Кроме того, производитель рекомендует крепить монитор видеодомофона на высоте 150-160 см и соблюдать расстояние от него до силовых электрокабелей не менее 30 см.
Технические характеристики Smartec ST-MS104-WT
Тип монитора Цветной
Дисплей 4,3"
Разрешение экрана 480х272
Возможности подключения 4-х проводная
Цвет корпуса Белый
Напряжение питания ~220 В (AC) или 12 В (DC)
Температура эксплуатации -10 до +50 °С
Вариант установки Накладной
Габаритные размеры 170 х 120 х 25 мм
