STELBERRY D-120

Код: 1221977
Розн. цена: 11 767 руб
Ваша цена: 10 590 руб
Официальная
гарантия
Бесплатная доставка
от 1000 руб.
Товар
сертифицирован
Описание

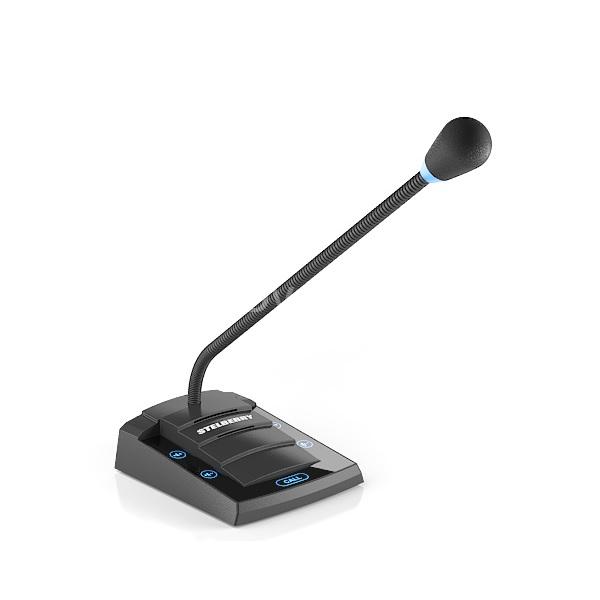

Описание STELBERRY D-120

STELBERRY D-120 - переговорное устройство абонента многоканальной селекторной связи STELBERRY D-120 предназначено для работы в составе многоканальных систем селекторной связи STELBERRY S-740 и STELBERRY S-760, заменяя собой абонентские панели, и тем самым расширяя область применения селекторной промышленной связи до возможности применения такой селекторной связи в офисе.

Также, устройство абонента STELBERRY D-120 предназначено для работы в составе многоканальных систем селекторной связи STELBERRY на 20, 30, 40 и 50 абонентов, заменяя собой абонентские панели данных систем. В комплектацию переговорного устройства, кроме самого пульта абонента D-120, входит блок питания, два соединительных кабеля с обжатыми телефонными вилками TP-4P4C, инструкция и упаковочная коробка.

Способность переговорного устройства абонента STELBERRY D-120 заменять собой панель абонента, позволяет на базе переговорных устройств S-420 и S-520 строить упрощенные одноканальные системы с уменьшенным функционалом близкие по назначению к переговорным устройствам «директор-секретарь» D-700 (D-600).

Замена панели абонента S-130 на столе сотрудника в многоканальных системах STELBERRY S-740 и STELBERRY S-760; Система многоканальной офисной селекторной связи; Организация связи: «директор» - несколько «секретарей»; Связь диспетчера с окнами выдачи товара, кассой и бухгалтерией; Оперативная связь начальника с ключевыми сотрудниками; Связь администратора с дежурными по этажам; Упрощенные по функционалу одноканальные переговорные устройства «директор-секретарь» при использовании D-120 вместо панели абонента в переговорных устройствах S-420, S-520.

Переговорными устройствами STELBERRY D-120 можно заменить панели абонентов STELBERRY S-130 в многоканальных системах селекторной связи STELBERRY S-760 или в STELBERRY S-740. Такая замена позволяет более естественно пользоваться многоканальной системой селекторной связи в различных офисах, так как абонентские панели предназначены для механического, жёсткого закрепления на столах, что не всегда возможно, а часто просто невозможно, и к тому же, полноценные пульты абонентов на столах сотрудников смотрятся гораздо лучше и эстетичнее, чем антивандальные уличные панели абонентов.

По функциональным возможностям пульт абонента STELBERRY D-120 не сильно отличается от панели абонента. Положительным дополнительным отличием пульта абонента от панели абонента, является возможность настройки чувствительности микрофона пульта и громкости динамика пульта. Работа пульта абонента на месте панели абонента не отличается от работы панели абонента. Также, как и с панели абонента, с пульта абонента можно кнопкой вызова «CALL» вызвать оператора.

Также, как и в многоканальных системах S-760, S-740 с панелями абонентов, в многоканальных системах S-760, S-740 с пультами абонентов, оператор многоканального пульта может выбрать любой нужный ему канал для общения. Для подключения пультов абонентов STELBERRY D-120 к коммутатору многоканального переговорного устройства, рекомендуется использовать комбинированные кабели для систем видеонаблюдения, в которых коаксиальный кабель дополнен обычно двумя проводами. Для подключения подходят кабели марок ШСМ, КВК, КВТ, ШВЭВ и аналогичные. На расстояниях до 150 метров рекомендуем использовать провода с сечением не менее 0.08мм², а на расстояниях до 1000 метров - провода с сечением не менее 0.35мм².

В зависимости от мест расположения абонентов, в многоканальных переговорных устройствах STELBERRY S-760 или в STELBERRY S-740, может использоваться комбинированное подключение абонентских панелей и пультов абонента. Например, многоканальная система устанавливается в большом складе онлайн-магазина. Многоканальный пульт STELBERRY S-740 устанавливается у диспетчера управляющего складом.

В окнах выдачи товара, для связи с сотрудниками, или как вариант, наоборот, для связи с клиентами, устанавливаются антивандальные панели абонентов. Допустим, что диспетчеру требуется оперативная связь с кассой в которой оплачивается заказанный через интернет товар. Тогда разумно установить кассиру пульт абонента STELBERRY D-120 вместо панели абонента. Также, диспетчеру склада может потребоваться оперативная связь, например с бухгалтерией.

И здесь опять разумно использовать для связи с бухгалтерией переговорное устройство STELBERRY D-120 вместо панели абонента. Если же на складе не два, а четыре окна выдачи, или, например, существует необходимость связи с воротами разгрузки грузовых автомобилей, то вместо четырехканального переговорного устройства STELBERRY S-740 используется шестиканальное переговорное устройство STELBERRY S-760 и добавляются одна или две панели абонента.

Также возможно, что нет дополнительных окон выдачи и нет ворот разгрузки, но при складе находится сервисный центр или гарантийная мастерская, и тогда вместо STELBERRY S-740 используется STELBERRY S-760, и к имеющимся панелям и пультам абонентов, добавляется еще один пульт абонента STELBERRY D-120 для связи диспетчера с сервисным центром или гарантийной мастерской.

Пульт абонента D-120 подключается в электрическую сеть с помощью блока питания, идущего в комплекте. После подачи питания на пульт абонента он включается автоматически, при этом кнопки регулировки громкости, кнопки регулировки чувствительности и кнопка вызова «CALL» начинают светиться половинной яркостью. Микрофон пульта при этом отключён и индикатор включённого микрофона на микрофонной стойке не светится.

В таком режиме ожидания соединения, пульт абонента потребляет ток до 50 мА. С помощью кнопок регулировки громкости динамика пульта и чувствительности микрофона на микрофонной стойке пульта можно установить комфортные значения громкости и чувствительности пульта абонента. Однако настройки громкости и чувствительности рекомендуем выполнять при установленном соединении с многоканальным пультом оператора, когда микрофон пульта абонента будет активен. Кнопка вызова «CALL» позволяет вызвать оператора.

При нажатии кнопки вызова «CALL» на пульте оператора, например на S-760, раздаётся сигнал «дин-дон» и начинает мигать кнопка с номером канала к которому подключён данный пульт абонента. После выбора оператором этого канала, устанавливается двусторонняя дуплексная связь оператора с абонентом, на пульте абонента включается микрофон и включается индикатор подсветки включённого микрофона на микрофонной стойке пульта. При активном разговоре в дуплексном режиме пульт абонента в пиковые моменты может потреблять ток до 140 мА.

Если пульт абонента будет размещён в шумном помещении, и уровень фонового шума будет превышать 74дБ, то автоматика дуплексного режима перестанет справляться со своей работой. Для нормального общения оператора с абонентом в условиях сильного шума в пульте абонента предусмотрен подчинённый симплексный режим. Симплексный режим активируется оператором многоканального пульта и для абонента он будет отличаться от дуплексного режима лишь в одном. В симплексном режиме оператор будет постоянно слышать абонента, а для ответа абоненту вручную переключать направление разговора.

В то время, когда оператор отвечает абоненту в симплексном режиме, на пульте абонента микрофон отключается и перестаёт светиться индикатор включённого микрофона на микрофонной стойке. При настройке чувствительности микрофона пульта абонента, не следует сразу устанавливать максимальную чувствительность, так как при наличии фонового шума в помещении, на который человеческое ухо быстро перестаёт обращать внимание, чувствительность микрофона может быть избыточной, что приведёт к неустойчивой или невозможной связи в дуплексном режиме.

Для различных подключений на задней стенке пульта абонента STELBERRY D-120 установлены четыре разъёма, которые имеют следующее назначение. Разъём питания предназначен для подключения блока питания, идущего в комплекте, с выходным стабилизированным напряжением 12В и с номинальным выходным током 350мА.

Разъём TJ-4P4C предназначен для подключения пульта абонента к коммутатору. Назначение контактов разъёма TJ-4P4C показно слева направо, как на изображении: 1 - белый - команда включения индикации микрофона и канала связи с оператором; 2 - жёлтый - аудио сигнал канала связи; 3 - зелёный - общий; 4 - коричневый - управление режимами вызова и «симплекса» пульта абонента.

Разъём линейного выхода RCA может потребоваться для записи разговоров. Линейный аудиосигнал с этого разъёма может подаваться на линейный аудиовход любого аудиорегистрирующего устройства рассчитанного на уровень входного линейного аудиосигнала в 1 Вольт. Записывать разговоры можно через IP-камеру, подключив к её аудиовходу линейный выход с пульта абонента.

Разъём «Джек-3.5мм» в пульте абонента STELBERRY D-120 обычно не используется, но может быть задействован, так как на него выведен дублированный сигнал разъёма RCA. Линейный выход разъёма RCA продублирован одновременно на оба контакта трехконтактного разъёма «Джек-3.5мм стерео».

В комплект поставки STELBERRY D-120 входит пульт оператора, блок питания и 2 соединительных кабеля. Блок питания, идущий в комплекте, подключается к пульту абонента. Один соединительный кабель подключается к пульту оператора, второй - к коммутатору многоканального переговорного устройства STELBERRY S-740 или STELBERRY S-760. Длина каждого кабеля составляет 90 см, поэтому кабель для соединения пульта абонента с коммутатором селекторного переговорного устройства приобретается отдельно, в зависимости от необходимого расстояния. При использовании кабеля КСПВГ 4х0,12 , максимальное расстояние между пультом STELBERRY D-120 и коммутатором переговорного устройства составляет 300 метров.

При использовании кабеля КСПВГ 4х0,35 , максимальное расстояние между пультом STELBERRY D-120 и коммутатором переговорного устройства увеличивается до 1000 метров. Для уменьшения внешних воздействий на качество звука, можно применять комбинированный кабель ШСМ 4х0,08.

При использовании кабеля ШСМ 4х0,08 жёлтые провода соединительных кабелей, идущих в комплекте, необходимо соединить с центральной жилой, идущей в экране, а зелёные кабеля с экраном. Белый и коричневый провода соединительных кабелей, соединяются через любые оставшиеся жилы кабеля ШСМ 4х0,08 одинаково на обоих концах кабеля.

В пульт абонента встроен мощный 50-миллиметровый майларовый динамик, гарантирующий высокую громкость и разборчивость речи собеседника. Высокая разборчивость речи крайне важна для офисной и оперативной связи, так как способствует более быстрому решению оперативных задач.

Для выхода звука, в абонентском пульте служат незаметные прорези, которые надёжно защищают динамик от случайных повреждений. Большой объём внутреннего пространства пульта абонента, также способствует улучшению качества звука.

Технические характеристики STELBERRY D-120

  • Полоса пропускания 100...8200 Гц

  • Линия связи 4-х проводная
  • Дальность линии связи с кабелем с сечением проводов от 0.08мм² до 150 метров
  • Дальность линии связи с кабелем с сечением проводов от 0.12мм² до 300 метров
  • Дальность линии связи с кабелем с сечением проводов от 0.35мм² до 1000 метров
  • Кнопка вызова есть
  • Тип кнопок сенсорные
  • Мощность динамика пульта абонента 1.0 Вт
  • Громкость пульта абонента 84 дБ
  • Шумоподавление автоматическое
  • Регулировка громкости 16 уровней
  • Регулировка чувствительности 16 уровней
  • Индикация включённого микрофона есть
  • Подчинённый режим «Симплекс» есть
  • Аудио выход для записи разговоров есть
  • Питание (блок питания в комплекте) 12 вольт
  • Номинальное потребление при разговоре до 50 мА
  • Пиковое потребление при разговоре до 140 мА
  • Диапазон рабочих температур панели клиента 0...+50° С
  • Габариты пульта 120х140х40 мм
  • Вес комплекта 700 гр.
