Тахион ПИПН-70/20 ВБ исп.88

Описание Тахион ПИПН-70/20 ВБ исп.88

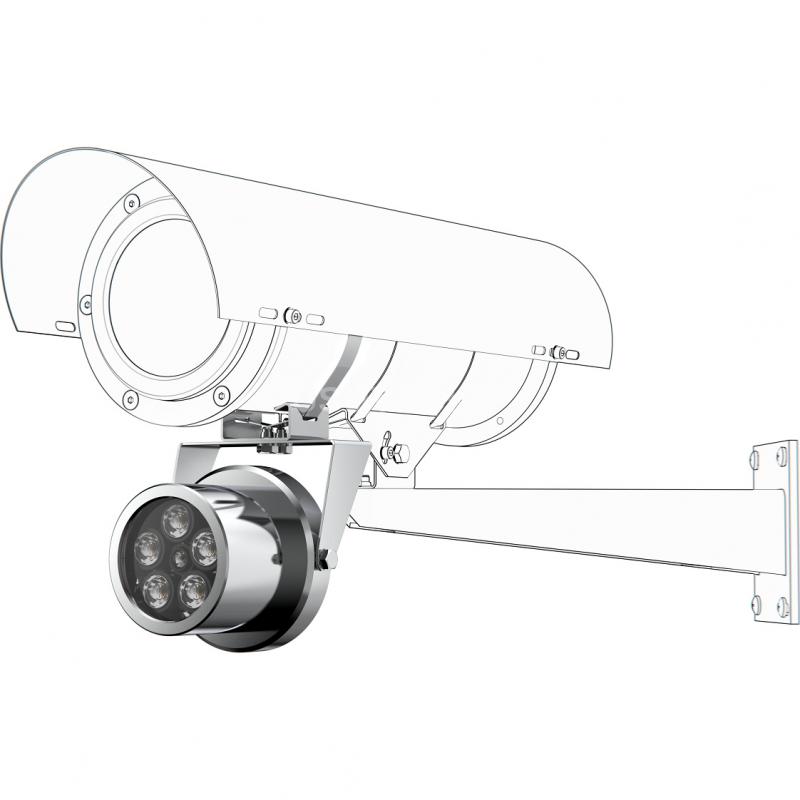

Прожектор инфракрасный периметровый нержавеющий взрывозащищенный ПИПН-70/20 ВБ исп.88 предназначен для освещения объектов в инфракрасном спектре в условиях недостаточной освещенности и в полной темноте, в составе систем видеонаблюдения совместно с видеокамерами «день/ночь». Прожектор выполнен из нержавеющей кислотостойкой аустенитной стали. Область применения: обеспечение охраны, безопасности и контроля за технологическими процессами взрывоопасных и агрессивных производств нефтяной, нефтеперерабатывающей, нефтехимической, газовой, горнодобывающей и других промышленностей народного хозяйства, в том числе в рудниках и шахтах опасных по газу и пыли. Место установки: наружные пространства и внутренние пространства помещений и шахт, классифицированные как взрывоопасные зоны классов 1, 2, 21 и 22 (при классификации по зональному принципу), где возможно образование взрывоопасной смеси группы I и взрывоопасных газовых смесей подгрупп IIА, IIВ, IIC, пылевых сред подгрупп IIIА, IIIВ, IIIC, температурных классов Т1-Т6 или взрывоопасные зоны класса В-I, В-Iа, В-Iб, В-Iг, согласно главе 7.3 «Правил устройства электроустановок» (ПУЭ).

Прожектор выполнен в термокожухе ТГБ-8М/88 Ex по ГОСТ 31610.0 (IEC 60079 0), ГОСТ IEC 60079-1, ГОСТ IEC 60079-31 с маркировкой взрывозащиты РВ Ех db I Mb X / 1Ех db IIC Т6 Gb Х / Ех tb IIIC Т80°C Db Х cо степенью защиты обеспечиваемой оболочкой – IP66/IP68 и по уровню защиты относится к взрывобезопасному электрооборудованию.

Прожектор имеет функции:

- включения/выключения от встроенного датчика освещённости; - включения/выключения «по команде» реле сигнализации и т.п.; - внешнего управления режимом «день/ночь» видеокамеры (при наличии у неё данной опции); - «антифары» – задержка выключения на 1 минуту при засветке датчика освещённости прожектора фарами автомобиля.

Прожектор имеет защиту:

- от переполюсовки; - аварийное отключение входного напряжения при достижении температуры оболочки термокожуха +70 ºС.

Выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

Прожектор соответствует:

- техническим требованиям – ГОСТ Р 51558; - требованиям безопасности – ГОСТ Р МЭК 60065; - требованиям ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3; - степени защиты от поражения электрическим током – III классу по ГОСТ 12.2.007.0; - климатическому исполнению – УХЛ1, 5 по ГОСТ 15150; - степени защиты – IP66/IP68 по ГОСТ 14254.

Внимание! При использовании инфракрасных прожекторов в паре с цветными телевизионными камерами, необходимо убедиться, что такие камеры и их объективы не имеют встроенного фильтра, отсекающего инфракрасный спектр, либо такой фильтр автоматически удаляется при работе камеры в ночное время (режим «ночь»).

Технические характеристики Тахион ПИПН-70/20 ВБ исп.88

1) Под дальностью обнаружения человека понимается расстояние, на котором возможно определение наличия фигуры человека в поле зрения камеры. 2) При напряжении на входе прожектора менее 12 В дальность не будет соответствовать заявленным характеристикам. 3) Под заказ возможно изготовление ПИПН ВБ исп.88 А с напряжением питания 24 В DC (комплект модификации 024, см. гарантийный талон в паспорте). 4) Кабель UTP 2х0,22 в комплект поставки не входит.
