Семь печатей TSS-203-2o

Описание Семь печатей TSS-203-2o

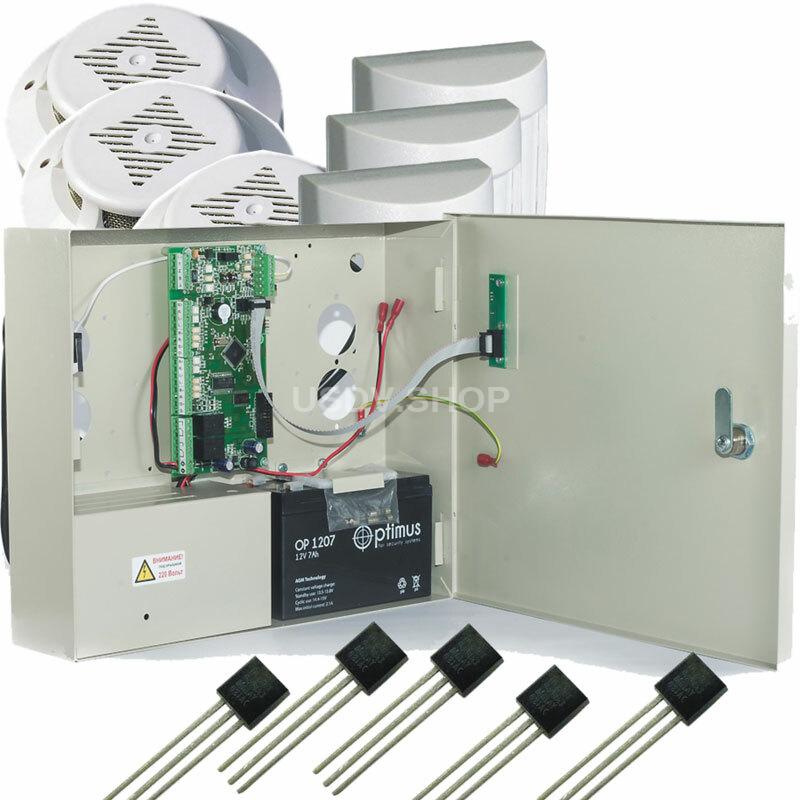

Сетевой сигнальный контроллер Семь печатей TSS-203-2o для подключения 2 шлейфов датчиков (до 16 адресованных датчиков или адресованных групп датчиков).Сигнальный контроллер Семь печатей TSS-203-2o предназначен для использования в составе систем контроля доступа и интегрированных систем безопасности. Он служит для контроля состояния различных датчиков (извещателей) и управления различными исполнительными устройствами.Сигнальный контроллер Семь печатей TSS-203-2o представляет собой специальную модификацию контроллера управления доступом , к которому вместо считывателей кода и прочего оборудования пунктов прохода можно подключать шлейфы дискретных датчиков или извещателей с выходом типа "нормальнозамкнутый сухой контакт" и исполнительные устройства.

Шлейф датчиков представляет собой двухпроводную линию типа "витая пара" длиной до 80 метров. Подключение датчиков к шлейфу осуществляется параллельно - по отдельности или в виде групп. Датчики и группы датчиков, подключаемые к контроллеру адресуются с помощью специальных миниатюрных чипов типа DS-2401. Благодаря адресации датчиков и групп датчиков можно определить какой из датчиков, подключенных к шлейфу, изменил свое состояние (сработал). Для контроля состояния линий шлейфа (обрыв, короткое замыкание) на конце каждого шлейфа подключается отдельный терминальный чип DS-2401.К контроллеру Семь печатей TSS-203-2o можно подключить до 16 различных адресованных датчиков или адресованных групп датчиков.

Функциональные особенности Семь печатей TSS-203-2o

• Два электромагнитных реле для управления исполнительными устройствами (до 36В, до 2А).
• Вход для подключения кнопки одновременного включения всех реле.
• В металлическом корпусе с блоком питания от сети ~220 В (до 1 А) и аккумулятором 7 А*ч.
• Стабилизированный источник питания с защитой аккумуляторной батареи от глубокого разряда.
• Индикаторы состояния питания и режима работы контроллера.

Технические характеристики Семь печатей TSS-203-2o

• Число подключаемых шлейфов: 2 (Интерфейс TOUCH MEMORY)
• Число выходов на исполнительные устройства (реле): 2 (Максимальное коммутируемое напряжение 36 V. Максимальный коммутируемый ток 2 А.)
• Число адресных датчиков на одном шлейфе: 8 ( Адресация достигается подключением чипов DS-2401.)
• Емкость памяти событий: 1930
• Тип памяти: Энергозависимая
• Сетевой режим: Есть (Под управлением сервера СКУД)
• Автономный режим: Нет
• Возможность доработки внутреннего ПО контроллера: Есть (По ТЗ заказчика.)
• Аварийная диагностика: Есть (аппаратная и программная) (Вскрытие крышки корпуса.Пропадание входного напряжения 220 V. Разряд аккумулятора ниже допустимого (12 V).)
• Интерфейс межконтроллерной линии: RS422 (Кабель UTP 4x2x0,5 кат. 5е.)
• Интерфейс подключения к ПК: RS232/USB/IP (Через дополнительные интерфейсные модули.)
• Число контроллеров на линии: До 20 контроллеров на линии. (До 15 – 20 контроллеров при подключении через. Bit 4.3 СОМ. До 10 – 12 контроллеров при подключении через. Bit 4.3 USB. До 2 – 3 контроллеров при подключении через. TSS-Ethernet.)
• Максимальнаядлинаинтерфейсной линии,м: 1200 (Для удлинения линии используется Репитер Bit 4.4.)
• Скоростьсвязи,бод: 9600/19200 (По умолчанию 19200.)
• Аккумулятор: 12 V, 7 A/h (Входит в комплект поставки.)
• Напряжение питания контроллера: ~220 V (Встроенный стабилизированный блок питания ~110 — 240 V)
• Напряжение питания платы: DC 11,5 — 16 V
• Рабочаятемпература,°C: +5°C до +45°C
• Относительная влажность воздуха, %: До 98
• Тип клемм: Под винт
• Тип корпуса: Металл
• Вес контроллера, кг: 3,9 (Без аккумулятора)
• Размеры контроллера, мм: 355x295x95
• Вес в упаковке с аккумулятором, кг: 6,0 — 6,2
• Размеры в упаковке, мм: 375x335x150 (Картонная 4-х клапанная склейка)
• Фирма-производитель: ООО «Компания Семь Печатей»
• Страна-производитель: Россия
