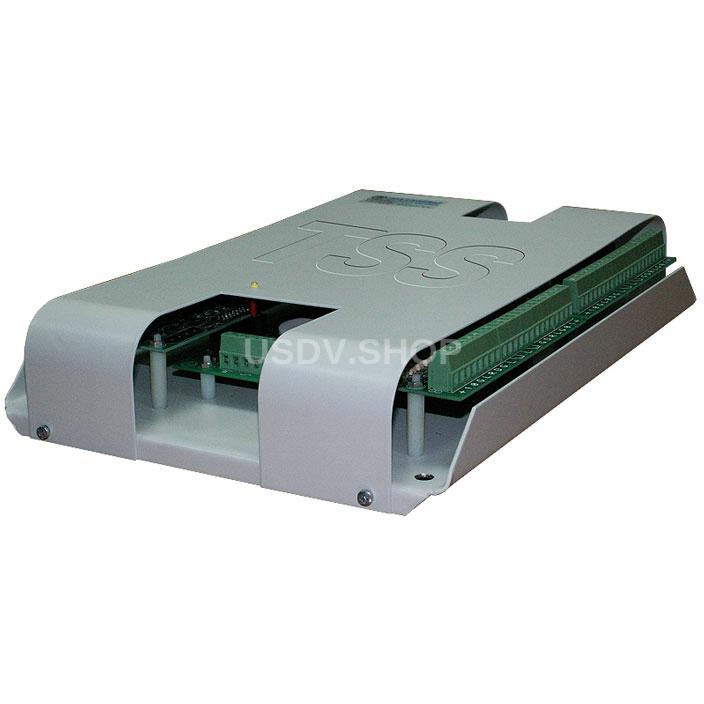

Семь печатей TSS - 209 - 2WS

Описание Семь печатей TSS - 209 - 2WS

Сетевой контроллер Семь печатей TSS - 209 - 2WS имеет 2 порта, каждый из которых позволяет подключить считыватель с интерфейсом WIEGAND, кнопку выхода (RTE), датчик состояния двери (D – геркон), исполнительное устройство (релейный выход – до 36 В, до 2 А). К свободным входам: «D» (для нормально-замкнутых датчиков ) и «RTE» (для нормально-разомкнутых датчиков ) возможно подключение охранных шлейфов. Главное отличие данной модели – в компактном исполнении контроллера. Тонкий корпус и отсутствие блока питания и аккумулятора позволяют применять более гибкие схемы монтажа оборудования СКУД, например, запитывая несколько контроллеров от одного блока питания, устанавливая их в монтажные шкафы, объединяя с иным слаботочным оборудованием. Возможно расширение до TSS - 209 - 4W (6W, 8W). Возможно использование в режиме работы от мастер-карты, как автономного контроллера.

Технические характеристики Семь печатей TSS - 209 - 2WS

• Число подключаемых считывателей: 2 (Wiegand 26-48)
• Число выходов на исполнительные устройства (реле): 2 (Максимальное коммутируемое напряжение 36 В. Максимальный коммутируемый ток 2 А.)
• Число датчиков двери: 2 (Нормально-замкнутые (см. также п. 13).)
• Число кнопок RTE (запрос на выход): 2 (Нормально-разомкнутые (см. также п. 13)..)
• Возможность расширения подключаемых пунктов прохода: Есть (До 4/6/8)
• Емкость памяти кодов ключей: 65000
• Емкость памяти событий: 250000
• Тип памяти: Энергонезависимая
• Вход для подключения реле пожарной сигнализации: Есть (Для разблокировки замков.)
• Сетевой режим: Есть (Под управлением сервера СКУД)
• Автономный режим: Есть (Как аварийный (при разрыве связи с сервером))
• Автономный режим с программированием от мастер карты: Есть (Как постоянный (программированием от мастер карты).)
• Специальные настройки автономного режима: Есть («Лифт», «Запрет безусловного включения реле от кнопки RTE», «Инверсия входа RTE», «Инверсия входа датчика двери», «Изменённая длина считываемого кода ключа», «Аварийное свечения светодиода считывателя», «Турникет» и другие.)
• Возможность доработки внутреннего ПО контроллера: Есть (По ТЗ заказчика.)
• Аварийная диагностика: Есть (аппаратная и программная) (Вскрытие крышки корпуса. Пропадание входного напряжения 220 В. Разряд аккумулятора ниже допустимого (12 В).)
• Интерфейс межконтроллерной линии: RS422 (Кабель UTP 4x2x0,5 кат. 5е.)
• Интерфейс подключения к ПК: RS232/USB/IP (Через дополнительные интерфейсные модули.)
• Число контроллеров на линии: До 20 контроллеров на линии. (До 15 – 20 контроллеров при подключении через. Bit 4.3 СОМ. До 10 – 12 контроллеров при подключении через. Bit 4.3 USB. До 2 – 3 контроллеров при подключении через. TSS-Ethernet.)
• Максимальная длина интерфейсной линии, м: 1200 (Для удлинения линии используется Репитер Bit 4.4.)
• Скорость связи, бод: 9600/19200 (По умолчанию 19200.)
• Интерфейс считывателей: Wiegand 26-48 (Длина кабеля FTP категории 5е до считывателя не более 150 м.)
• Аккумулятор: Нет
• Напряжение питания контроллера: DC 12 V (От внешнего стабилизированного источника питания)
• Напряжение питания платы: DC 11,5 — 16 V
• Рабочая температура, °C: +5°C до +45°C
• Относительная влажность воздуха, %: До 98
• Тип клемм: Под винт
• Тип корпуса: Металл (Облегчённый для установки в монтажных шкафах)
• Вес контроллера, кг: 1,9
• Размеры контроллера, мм: 300х200х60
• Вес в упаковке, кг: 2,1
• Размеры в упаковке, мм: 320х230х100 (Картонная 4-х клапанная склейка)
• Фирма-производитель: ООО «Компания Семь Печатей»
• Страна-производитель: Россия
